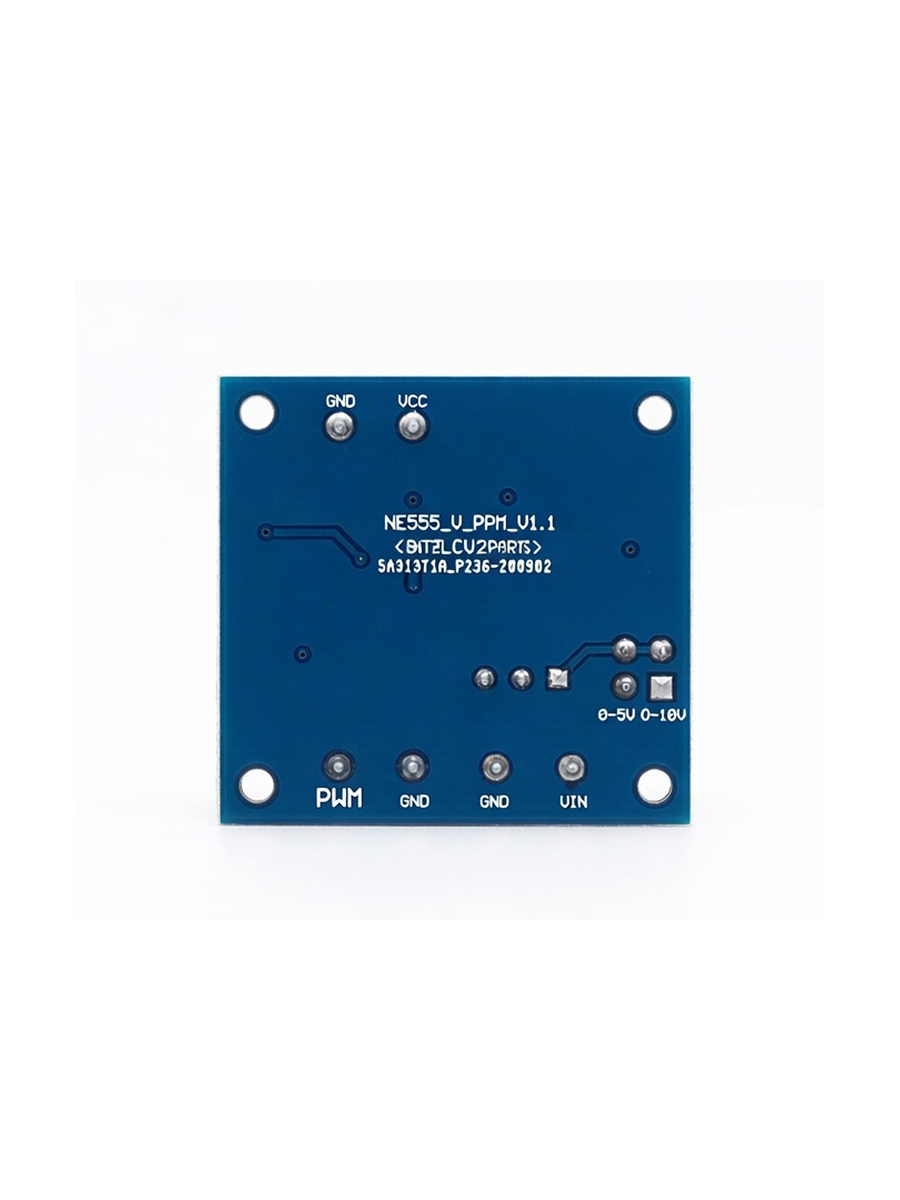

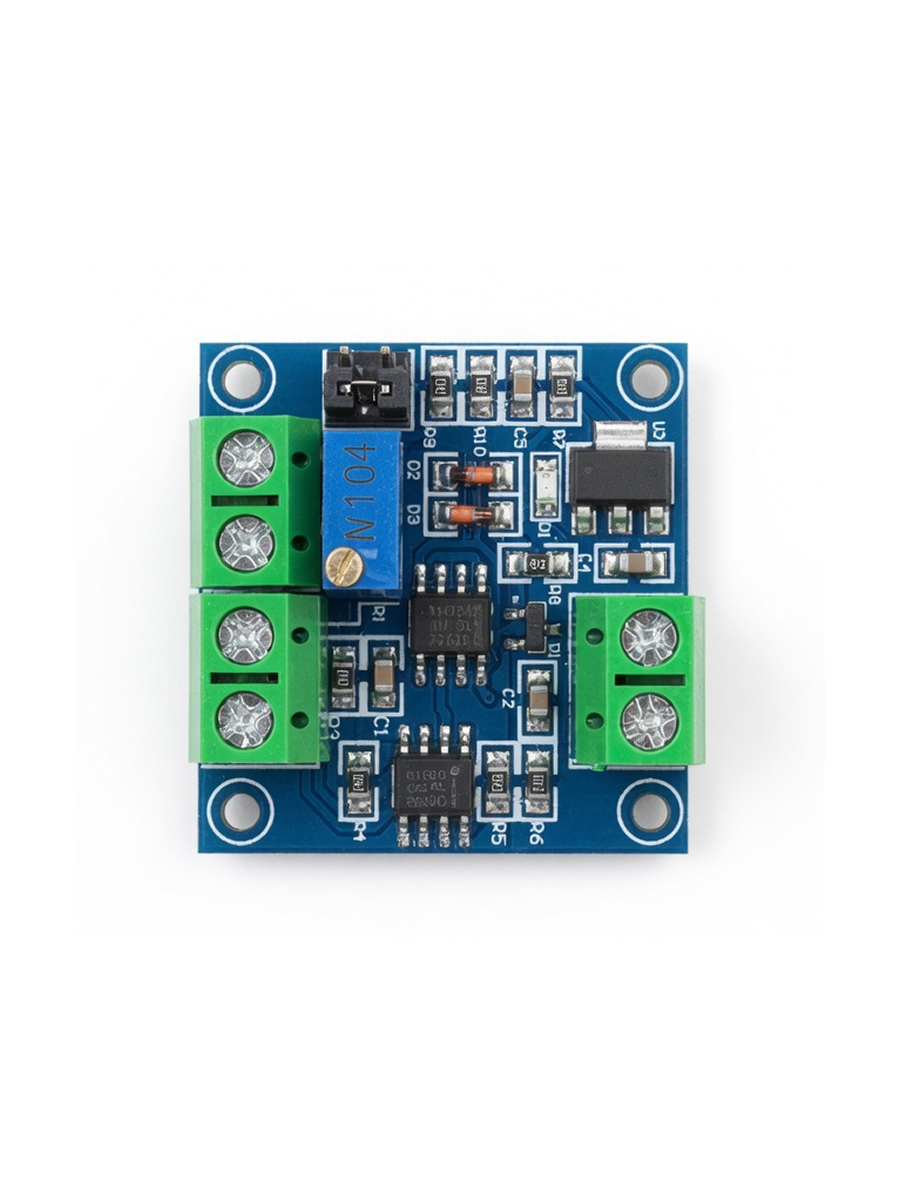

Модуль преобразователя ШИМ в напряжение предназначен для линейной конвертации цифрового ШИМ-сигнала в аналоговый сигнал постоянного тока в диапазоне 0-10 В или 0-5 В. Устройство построено на базе прецизионного таймера NE555 и компаратора LM393, что обеспечивает высокую точность преобразования и отличную помехоустойчивость. На плате установлен многооборотный потенциометр для точной калибровки выходного напряжения в соответствии с рабочим циклом входного сигнала.
Этот конвертер незаменим в задачах автоматизации, где требуется согласовать логические уровни микроконтроллеров с промышленными стандартами управления. Модуль активно используется в системах ЧПУ для регулировки скорости вращения шпинделя через частотные преобразователи (инверторы), а также для управления промышленными клапанами и диммерами. Благодаря удобным винтовым клеммам и компактным размерам, плата легко монтируется и надежно фиксируется в корпусе любого оборудования.
Технические характеристики:
Напряжение питания: 12...30 В постоянного тока (DC)
Диапазон входного ШИМ-сигнала: частота от 1...3 кГц
Амплитуда входного ШИМ: 4.5...10 В (либо до 24 В при доработке модуля)
Выходное аналоговое напряжение: 0...10 В / 0...5 В
Точность преобразования: 1-2%
Способ подключения: винтовые клеммники
