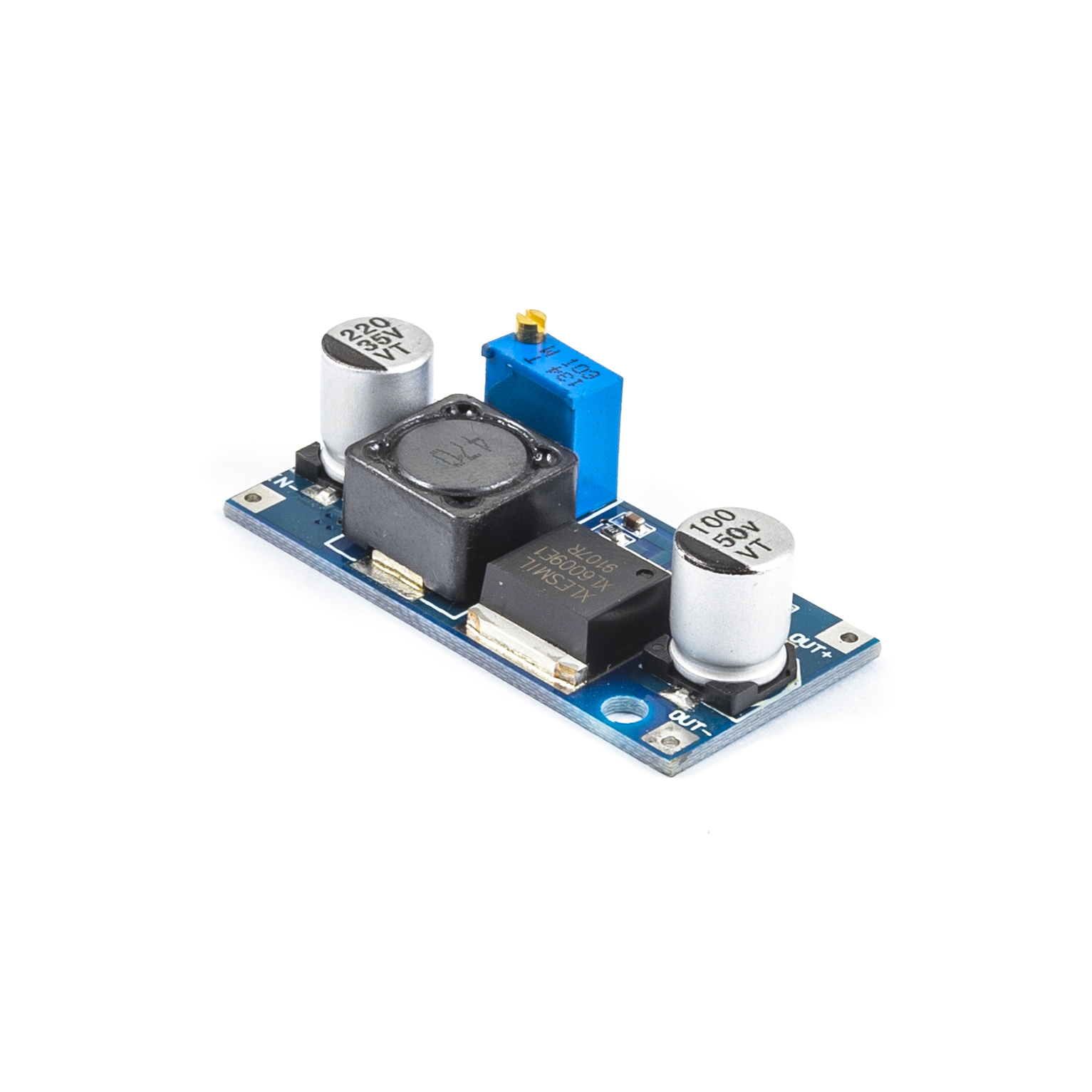

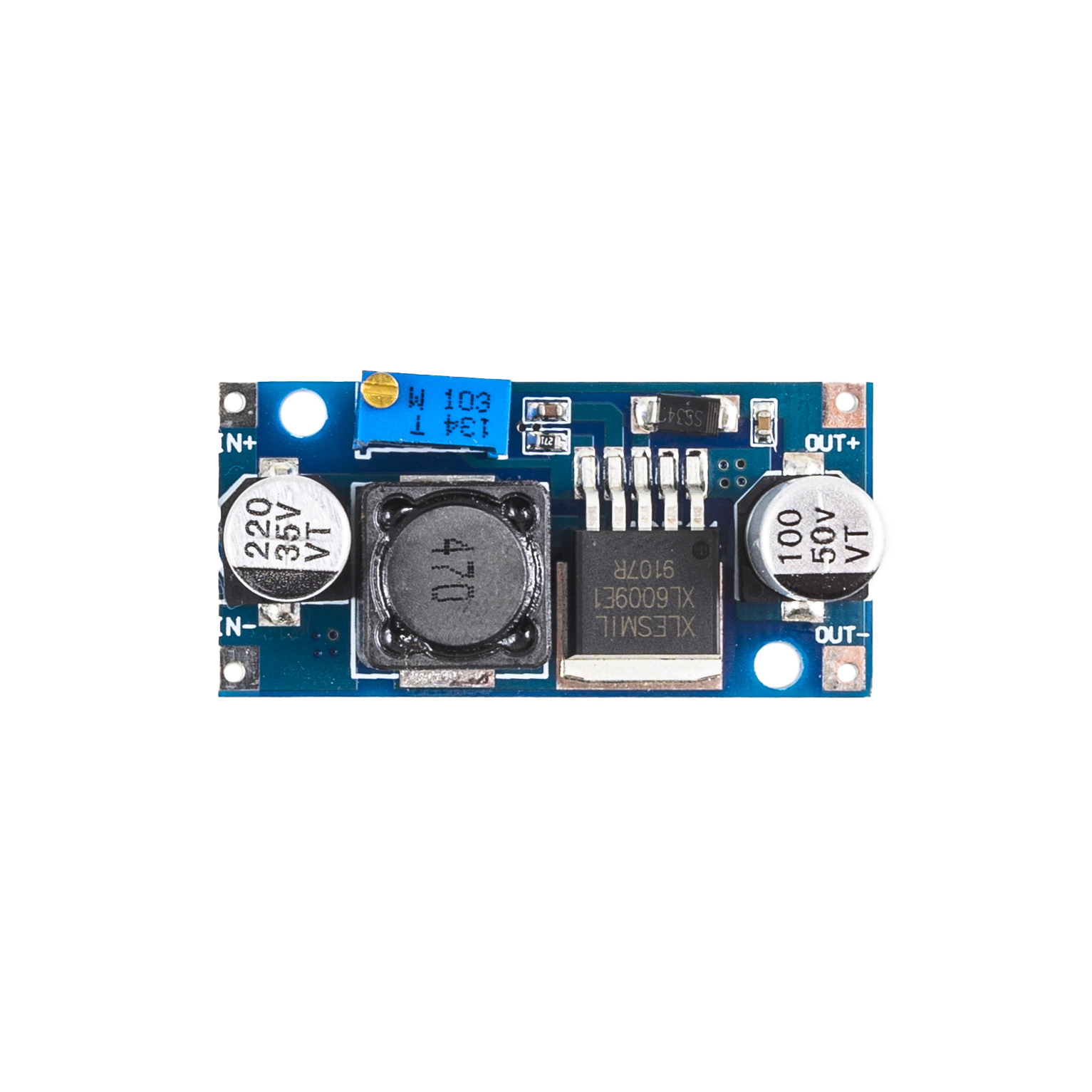

Повышающий DC-DC преобразователь XL6009 представляет собой недорогой и компактный (44 × 22 × 14 мм) модуль для увеличения напряжения с входного диапазона 3–32 В до выходного 5–35 В. Работает только в цепях постоянного тока. Базируется на микросхеме XL6009 и обеспечивает максимальный ток на выходе 3 А (можно достичь до 4 А, требуется дополнительное охлаждение радиатором) и высокую эффективность, что делает его идеальным для питания мощных устройств, таких как ноутбуки, автомобильные системы или промышленное оборудование.
Модуль оснащен потенциометром для точной настройки выходного напряжения и имеет встроенные функции защиты, включая ограничение тока и тепловое отключение. Частота переключения 400 кГц обеспечивает низкие пульсации и позволяет использовать компактные фильтрующие элементы. Модель XTW-SY-8 отличается улучшенной схемой охлаждения, что делает ее подходящей для длительной работы при высоких нагрузках.
Технические характеристики:
Микросхема: XL6009
Тип преобразователя: повышающий
Входное напряжение: 5–35 В постоянного тока (DC)
Выходное напряжение: 6–38 В постоянного тока (DC)
Максимальный выходной ток: 3 А (4 А при установке дополнительного охлаждения)
Эффективность: до 92%
Частота переключения: 400 кГц
Рабочая температура: -40…+85 °C
Размеры: 44 × 22 × 14 мм
