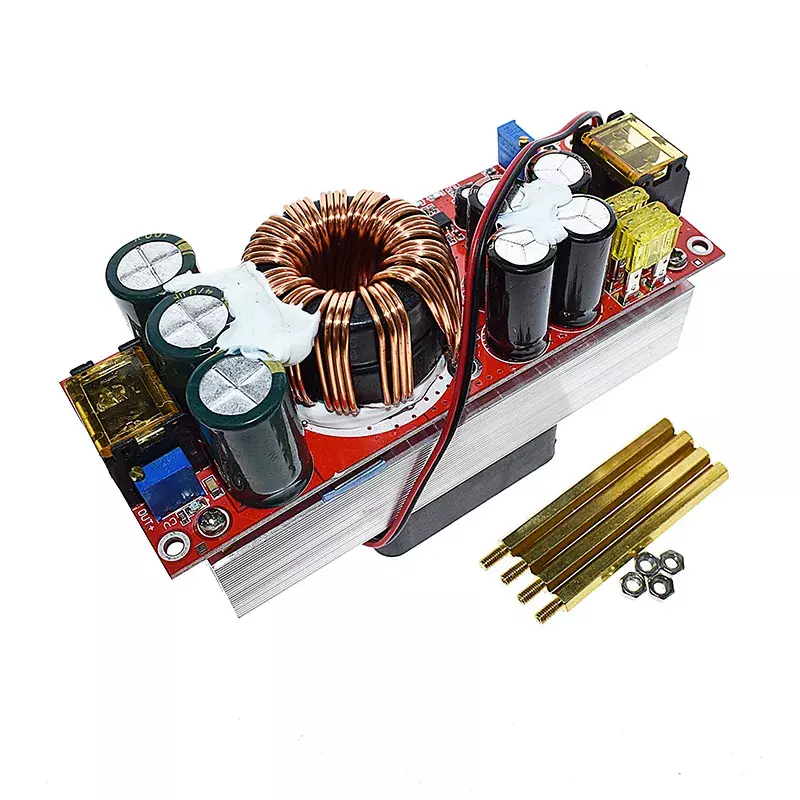

Мощный повышающий DC-DC преобразователь 1500W 30A — это высокопроизводительный модуль, предназначенный для увеличения напряжения с входного диапазона 10–60 В до выходного 12–90 В с максимальной мощностью до 1500 Вт и выходным током до 20 А. Этот преобразователь обеспечивает стабильное напряжение и ток, что делает его идеальным для питания мощных устройств, таких как светодиодные системы, электродвигатели, зарядные устройства для электромобилей, солнечные панели или DIY-проекты с регулируемым питанием.
Модуль оснащён регулируемыми потенциометрами для точной настройки выходного напряжения (V-ADJ) и тока (CC A-ADJ), а также встроенными защитами от перегрузки по току, короткого замыкания и обратной полярности на входе. Высокая эффективность (92–97%) и интеллектуальный вентилятор с температурным управлением (включается при температуре выше 60°C) обеспечивают надёжную работу при высоких нагрузках. Конструкция использует двойные магнитные сердечники Sendust и медные провода диаметром 1,2 мм, что гарантирует стабильность и долговечность.
Это импульсный повышающий (Boost) преобразователь, работающий по принципу накопления энергии в катушке индуктивности при включении MOSFET-транзистора и передачи её на выход через диод при выключении. Выходные конденсаторы сглаживают пульсации, обеспечивая стабильное напряжение. Модуль не предназначен для понижения напряжения, а минимальная разница между входным и выходным напряжением должна составлять 2 В для корректной работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входное напряжение: 10–60 В (DC)
Выходное напряжение: 12–90 В (регулируемое, по умолчанию 19 В)
Входной ток:
10–30 В: до 35 А (максимум 40 А)
31–60 В: до 30 А (максимум 35 А)
Выходной ток: до 20 А (при токе выше 15 А требуется усиленное охлаждение)
Максимальная мощность: 1500 Вт (зависит от входного напряжения, например, 12 В × 30 А = 360 Вт, 24 В × 30 А = 720 Вт)
Минимальная разница Uвх/Uвых: 2 В
КПД: 92–97% (зависит от входного/выходного напряжения, тока и их разницы)
Рабочая частота: 150 кГц
Защита от переполюсовки: Да (150 А MOS)
Защита от короткого замыкания (КЗ): Да (входной предохранитель 30 А)
Защита от перегрузки по току: Да (автоматическая при входном токе выше 35 А)
Защита от низкого напряжения: Да (регулируемая, 8–50 В, с самовосстановлением)
Охлаждение: Активное (интеллектуальный вентилятор, включается при температуре выше 60°C) + пассивный радиатор
Размеры: 130 × 84 × 52 мм
Вес: ~500 г
РАСПИНОВКА МОДУЛЯ
IN+: Положительный вход (10–60 В)
IN-: Отрицательный вход (земля)
OUT+: Положительный выход (12–90 В)
OUT-: Отрицательный выход (земля)
V-ADJ: Потенциометр для регулировки выходного напряжения
CC A-ADJ: Потенциометр для регулировки выходного тока
RV1: Потенциометр для настройки защиты от низкого входного напряжения (UVLO)
НАСТРОЙКА ВЫХОДНОГО НАПРЯЖЕНИЯ
Для корректной и безопасной работы модуля необходимо предварительно настроить выходное напряжение и ток, чтобы избежать повреждения нагрузки. Настройка напряжения проводится без подключённой нагрузки с использованием мультиметра, а затем корректируется ток с учётом параметров нагрузки.
Подключите источник питания (10–60 В) к клеммам IN+ и IN- модуля, соблюдая полярность.
Настройте мультиметр в режим измерения напряжения и подключите его щупы к клеммам OUT+ и OUT-. На этом этапе нагрузка не подключается.
Найдите потенциометр V-ADJ на модуле. Вращайте его винт по часовой стрелке для увеличения напряжения или против часовой стрелки для уменьшения, ориентируясь на показания мультиметра. Например, для нагрузки, требующей 48 В, настройте напряжение на 48 В.
Важно: Убедитесь, что выходное напряжение минимум на 2 В выше входного, чтобы избежать сбоев.
НАСТРОЙКА ВЫХОДНОГО ТОКА
После настройки напряжения отключите мультиметр от клемм OUT+ и OUT-. Найдите потенциометр CC A-ADJ на модуле. Вращайте его винт против часовой стрелки примерно на 25–30 оборотов, чтобы установить минимальный ток (0,8–1 А) для безопасного подключения нагрузки.
Подключите нагрузку к клеммам OUT+ и OUT-, соблюдая полярность. Настройте мультиметр в режим измерения тока и подключите его последовательно в цепь с нагрузкой.
Определите оптимальный ток для нагрузки (указан в документации или рассчитывается по Закону Ома: I = U/R). Например, для нагрузки с напряжением 48 В и сопротивлением 24 Ом ток составит: 48 В / 24 Ом = 2 А.
Аккуратно вращайте винт CC A-ADJ по часовой стрелке, чтобы увеличить ток до требуемого значения, контролируя показания мультиметра.
Важно: Не замыкайте клеммы OUT+ и OUT- и не подключайте мультиметр в режиме измерения тока без нагрузки, чтобы избежать повреждения модуля.
Подключите источник питания с напряжением, равным желаемому порогу защиты (например, 10 В для батареи 12 В).
Найдите потенциометр RV1 на модуле. Вращайте его по часовой стрелке для увеличения порога или против часовой стрелки для уменьшения, пока не загорится индикатор UVLO. Это установит порог, ниже которого модуль не будет повышать напряжение, защищая батарею от переразряда.
НЕОБХОДИМЫЕ РАСЧЕТЫ (ПРИМЕР)
Предположим, вы хотите подключить светодиодную панель с параметрами 48 В и 10 А, используя источник питания 24 В. Рассчитаем параметры для корректной работы:
1) Расчёт выходной мощности для нагрузки:
Pвых = U × I = 48 В × 10 А = 480 Вт
2) Расчёт входного тока с учётом КПД (~95%):
Pвх = Pвых / КПД = 480 Вт / 0,95 ≈ 505 Вт
Iвх = Pвх / Uвх = 505 Вт / 24 В ≈ 21 А
3) Если вы хотите ограничить ток до 5 А для снижения нагрузки:
Pвых = 48 В × 5 А = 240 Вт
Pвх = 240 Вт / 0,95 ≈ 253 Вт
Iвх = 253 Вт / 24 В ≈ 10,5 А
РЕКОМЕНДАЦИИ ПО ИСТОЧНИКУ ПИТАНИЯ
Для 48 В и 10 А используйте источник питания 24 В с током не менее 25–27 А (с запасом 20–30%).
Для 48 В и 5 А достаточно источника 24 В с током 12–14 А.
Важно: Убедитесь, что источник питания имеет достаточную мощность. При токе выше 15 А усиливайте охлаждение модуля (например, добавьте внешний вентилятор). Не допускайте короткого замыкания или обратной полярности на выходе.
