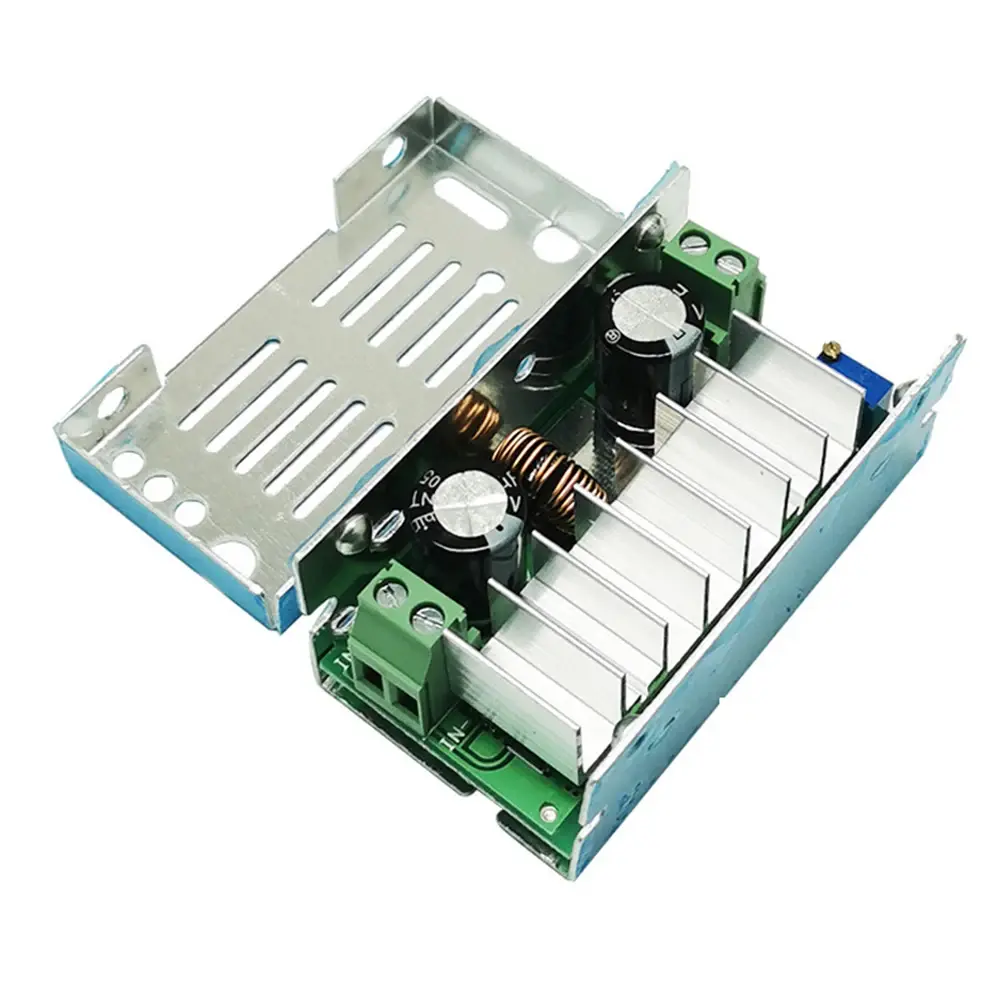

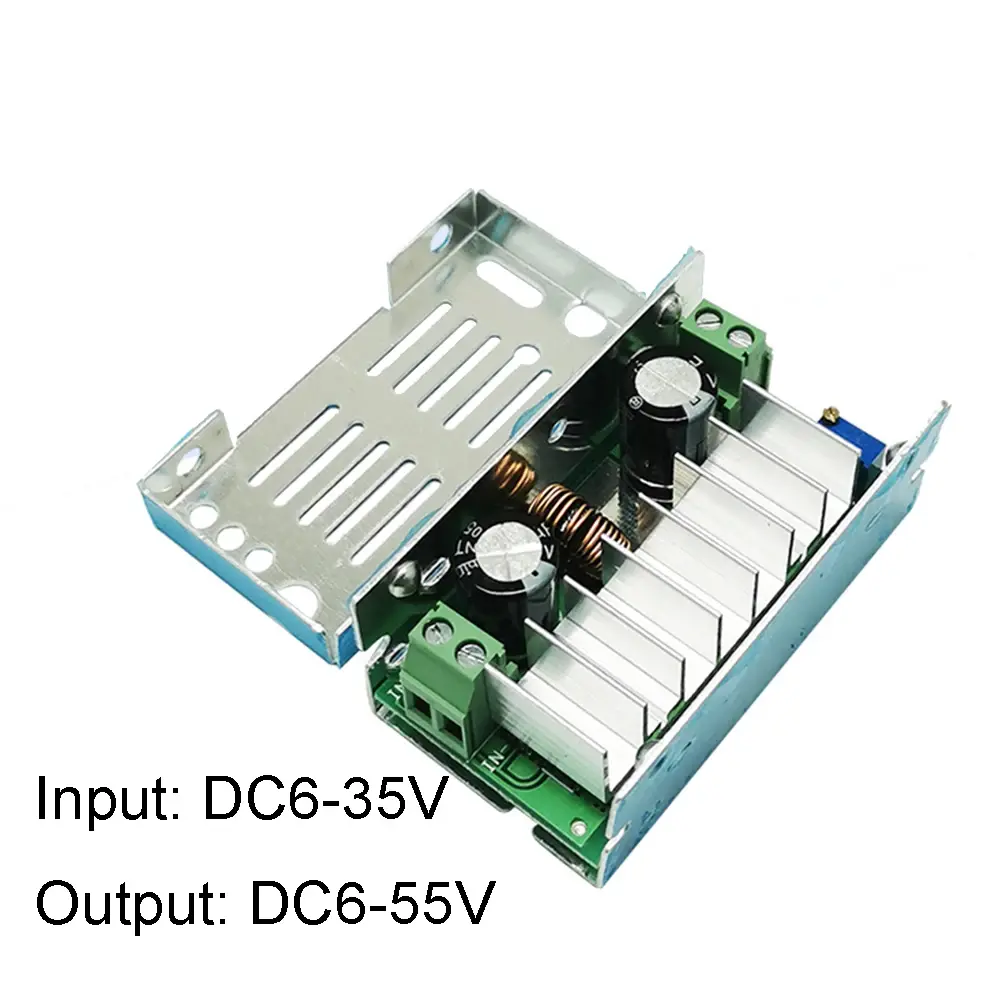

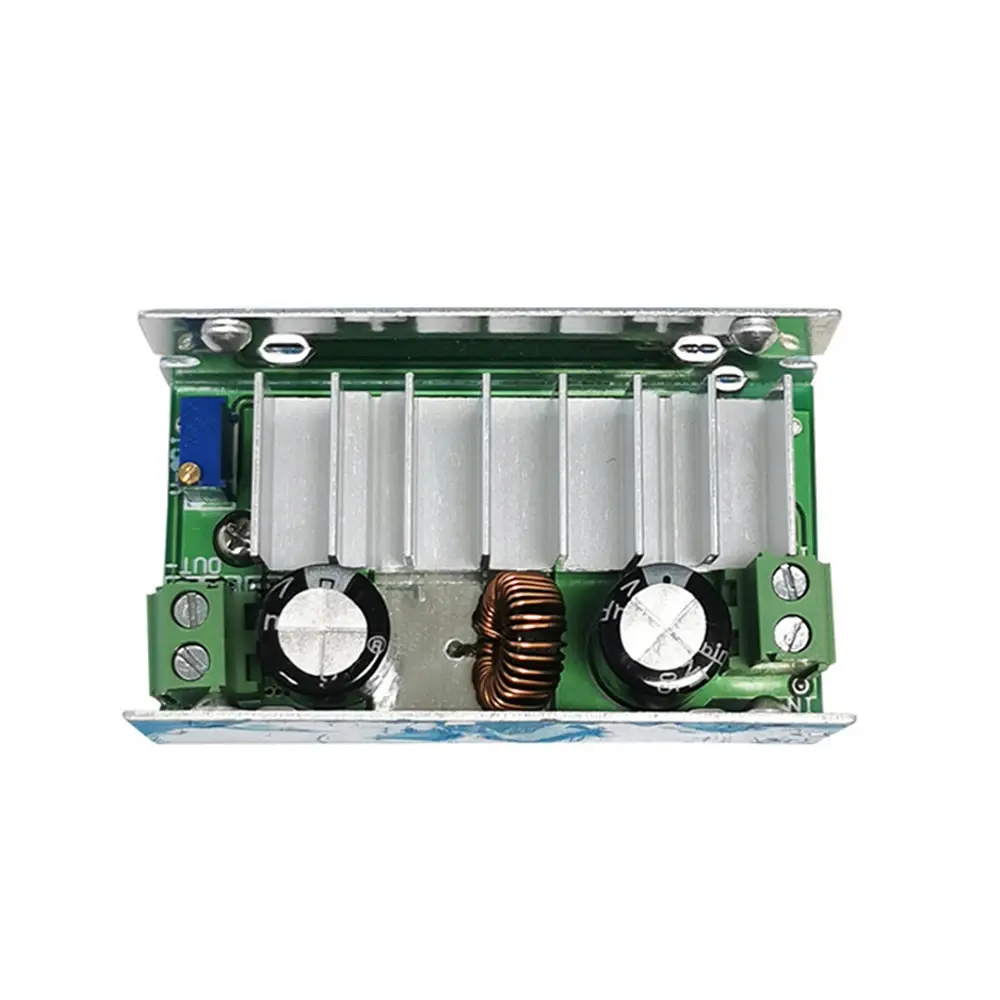

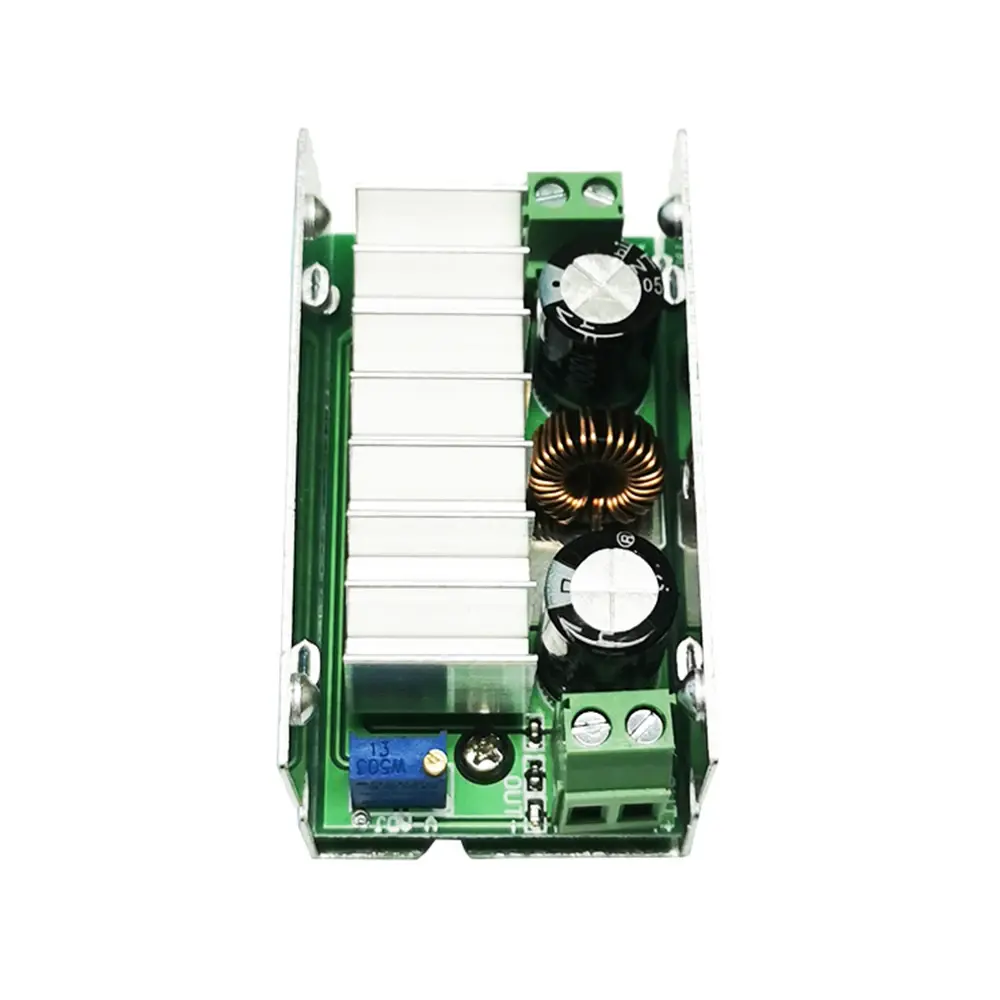

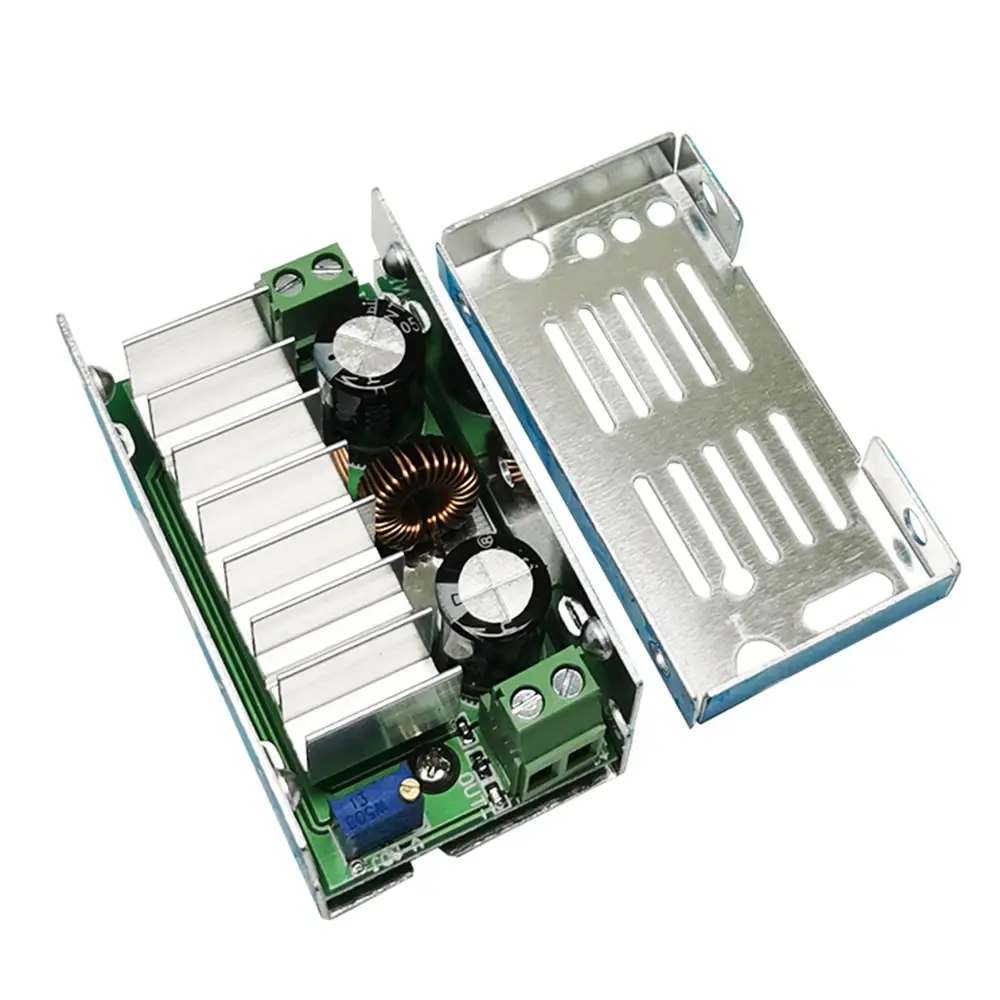

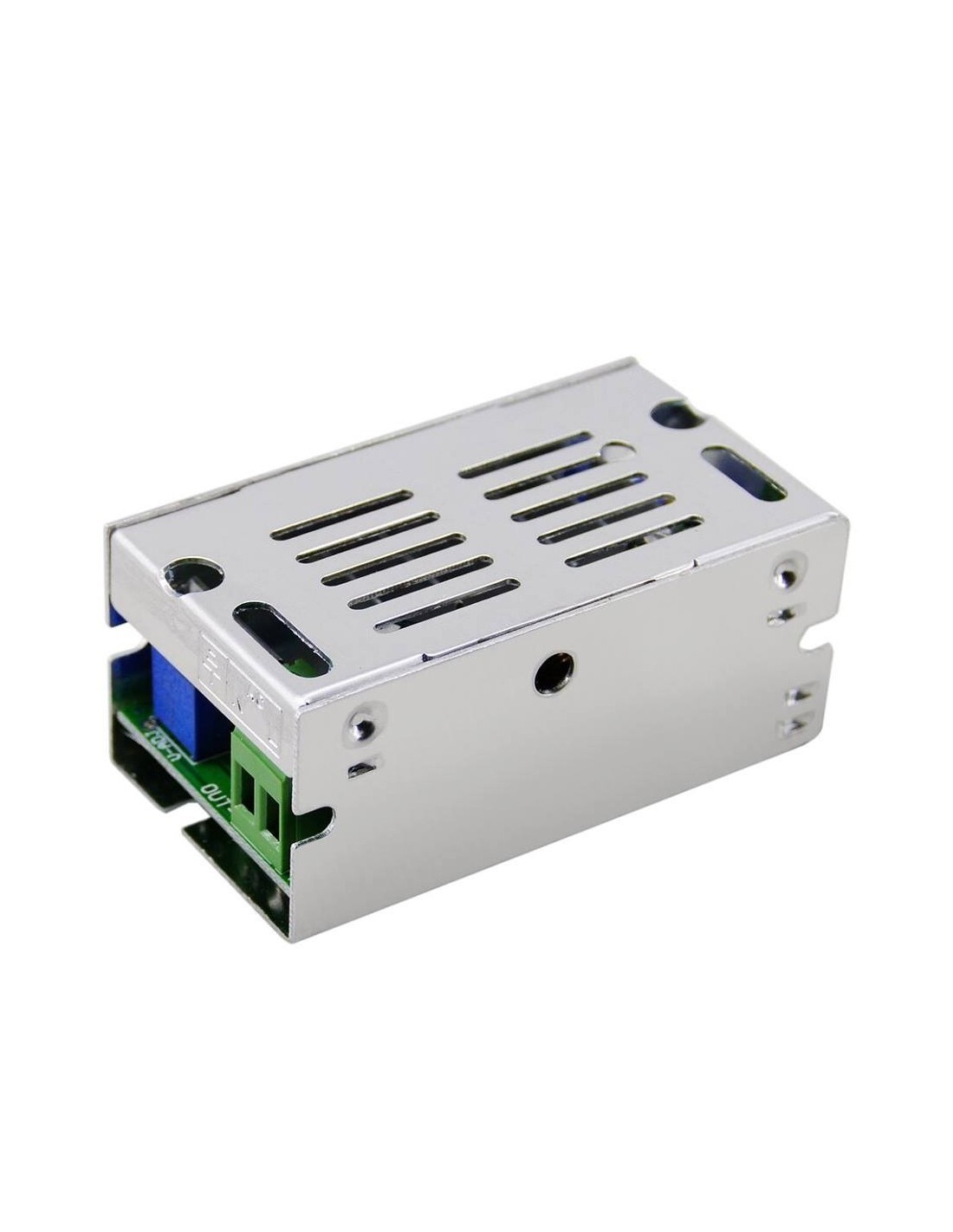

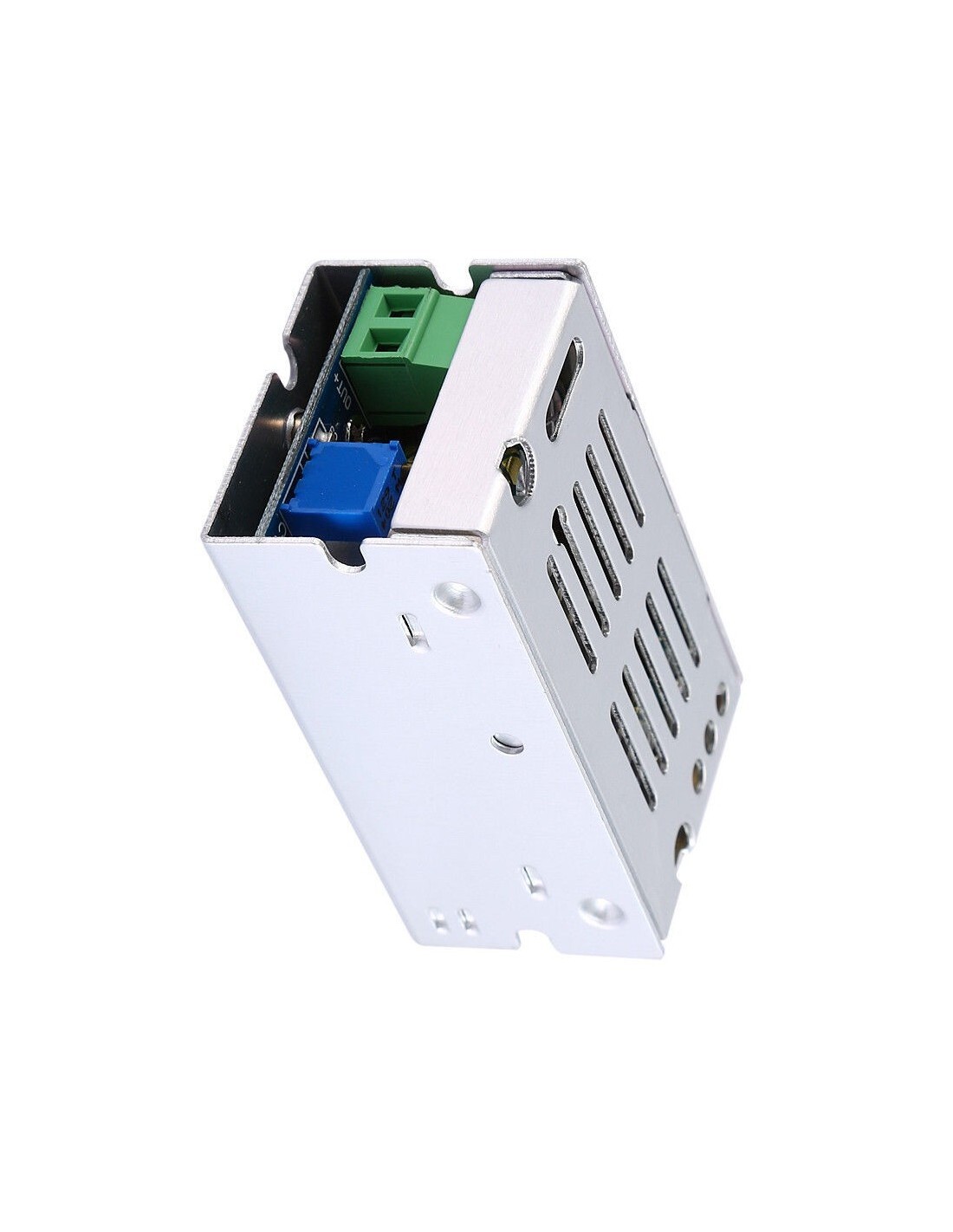

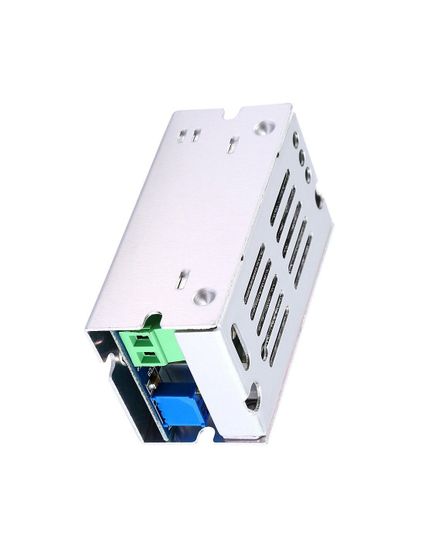

Компактный и эффективный преобразователь напряжения, предназначенный для увеличения входного напряжения с 6–35 В до выходного 6–55 В с максимальной мощностью 200 Вт и током до 10 А.
Модуль идеально подходит для питания устройств, требующих высокого напряжения, таких как светодиодные системы, ноутбуки, электромоторы или системы на солнечных батареях. Благодаря высокой эффективности (до 93%) и встроенному радиатору, он обеспечивает стабильную работу при длительных нагрузках.
Модуль оснащен двумя потенциометрами для регулировки напряжения и тока, что позволяет использовать его в качестве драйвера для светодиодов или зарядного устройства. Компактные размеры и простота подключения делают его популярным выбором для DIY-проектов, где требуется гибкое управление питанием.
Входное напряжение подается на катушку, где энергия накапливается во время включения силового транзистора. При выключении транзистора энергия передается на выход через диод, а конденсаторы сглаживают пульсации. ШИМ-контроллер (обычно на базе микросхемы, такой как XL6019) регулирует скважность импульсов, поддерживая заданное напряжение.
Регулировка напряжения (CV) и тока (CC) осуществляется потенциометрами. Например, для питания светодиодов можно установить напряжение 24 В и ток 3 А, чтобы обеспечить стабильную работу. Модуль автоматически снижает ток при перегрузке, но не имеет встроенной защиты от короткого замыкания, поэтому требуется осторожность при подключении.
Распиновка:
IN+: Положительный вход (6–35 В)
IN-: Отрицательный вход (земля)
OUT+: Положительный выход (6–55 В)
OUT-: Отрицательный выход (земля)
CV: Потенциометр для регулировки напряжения
CC: Потенциометр для регулировки тока
Часто встречаемые проблемы и их решения
1) Выходное напряжение не достигает 55 В.
Причина: Низкое входное напряжение или ограничение по току.
Решение: Убедитесь, что входное напряжение выше 6 В и на 2–3 В ниже выходного. Проверьте ток нагрузки (максимум 10 А) и отрегулируйте потенциометр CV для повышения напряжения.
2) Модуль отключается при нагрузке.
Причина: Перегрев или перегрузка.
Решение: Снизьте нагрузку до 7–8 А для длительной работы. Убедитесь, что радиатор охлаждается (добавьте вентилятор при необходимости).
3) Короткое замыкание на выходе приводит к выходу модуля из строя.
Причина: Отсутствие встроенной защиты от короткого замыкания.
Решение: Добавьте предохранитель (10 А) на выход модуля. Перед подключением нагрузки всегда проверяйте цепь на наличие короткого замыкания.
Технические характеристики:
Тип преобразователя: повышающий
Входное напряжение: 6–35 В
Выходное напряжение: 6–55 В (регулируемое)
Максимальный выходной ток: 10 А
Мощность: 200 Вт
Эффективность: до 93%
Частота переключения: 150 кГц
Рабочая температура: -40…+85 °C
Размеры: 70 × 50 × 20 мм
