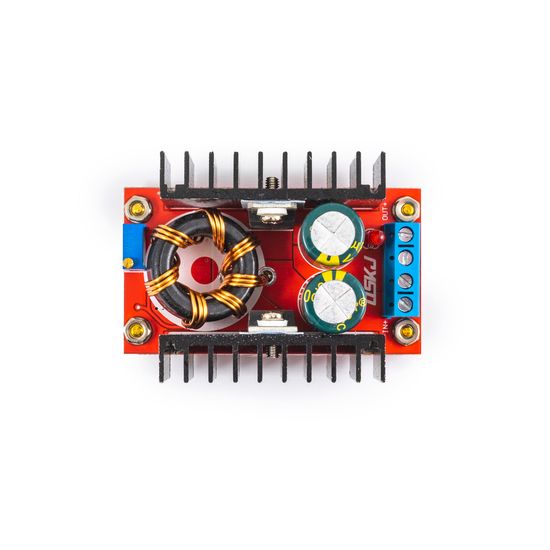

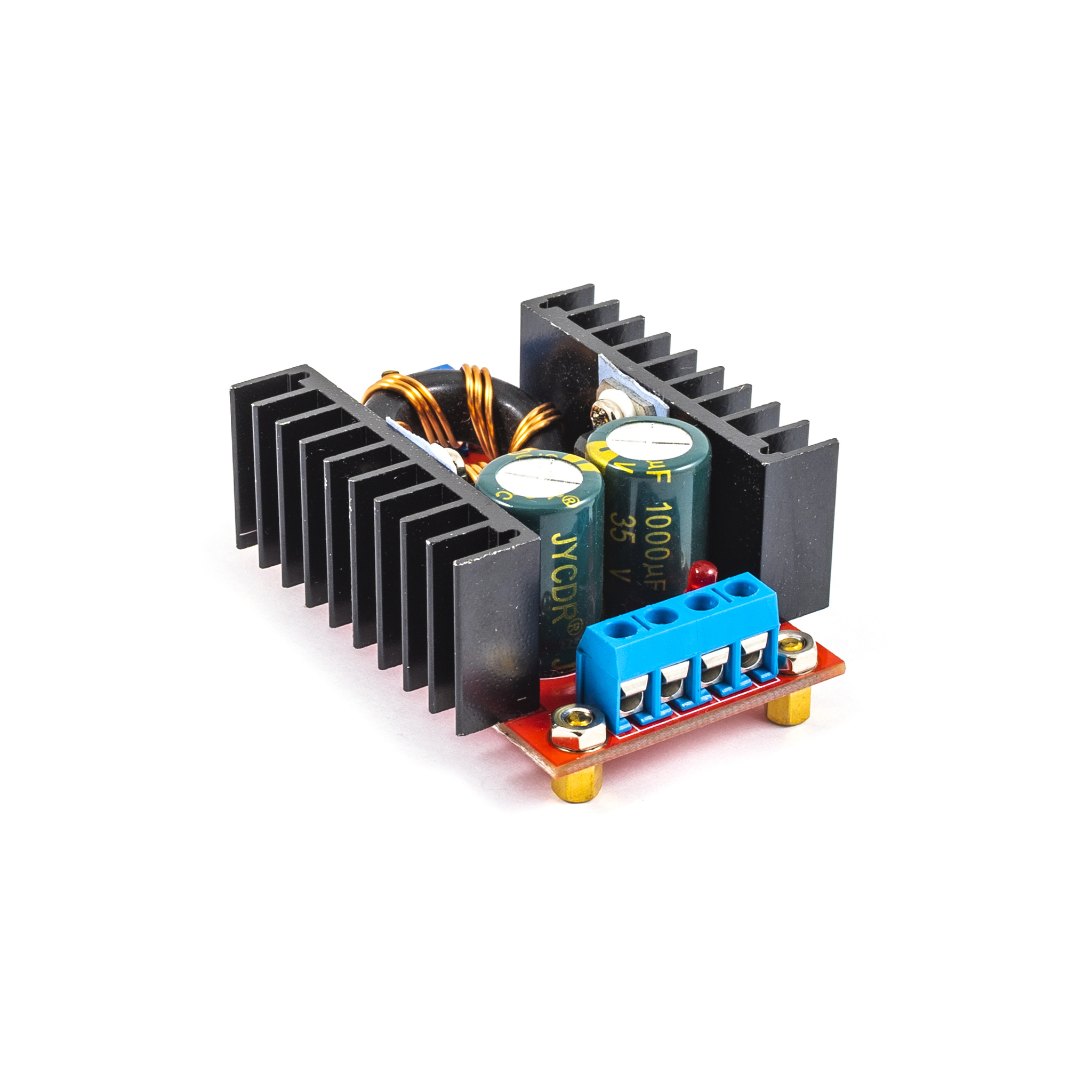

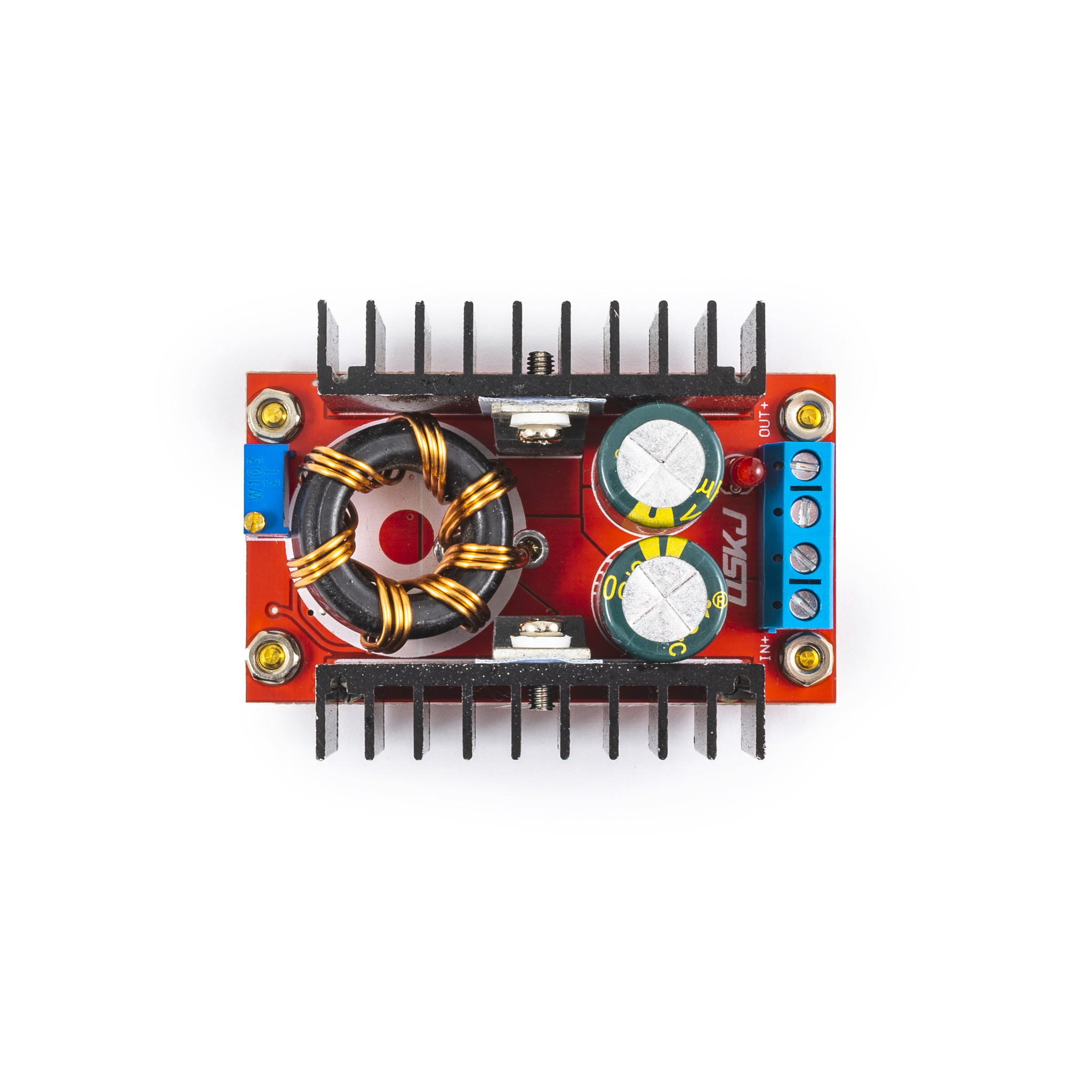

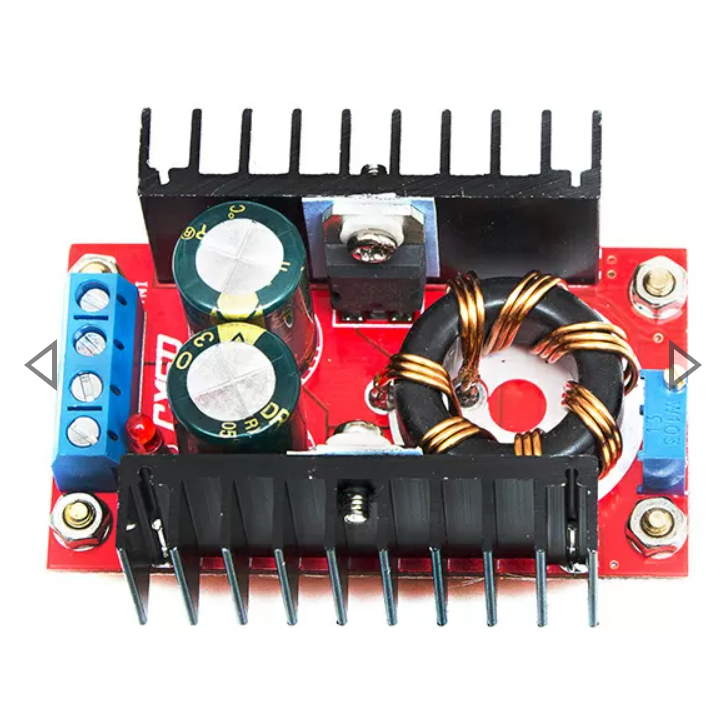

Компактный и эффективный DC-DC преобразователь, предназначенный для увеличения напряжения с входного диапазона 10–32 В до выходного 12–35 В с максимальной мощностью 150 Вт и выходным током до 6 А. Этот модуль идеально подходит для питания светодиодных систем, радиолюбительских устройств, автомобильной электроники, зарядных устройств или других приложений, требующих стабильного повышенного напряжения.
Модуль оснащён регулируемыми потенциометрами для настройки выходного напряжения (V-ADJ) и тока (CC A-ADJ), что позволяет точно адаптировать его под конкретную нагрузку. Встроенные защиты от короткого замыкания, перегрузки по току и перегрева обеспечивают надёжность и безопасность. Высокий КПД (до 91%) и пассивное охлаждение (радиатор) делают модуль подходящим для длительной работы при умеренных нагрузках.
Это импульсный повышающий (Boost) преобразователь, использующий ШИМ-управление MOSFET-транзистором для накопления энергии в катушке индуктивности и передачи её на выход через диод. Выходные конденсаторы сглаживают пульсации, обеспечивая стабильное напряжение. Минимальная разница между входным и выходным напряжением должна составлять 2 В для корректной работы. Модуль не предназначен для понижения напряжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входное напряжение: 10–32 В (DC)
Выходное напряжение: 12–35 В (регулируемое)
Входной ток: до 10 А (рекомендуется 8 А для стабильной работы)
Выходной ток: до 6 А (при токе выше 4 А требуется усиленное охлаждение)
Максимальная мощность: 150 Вт
Минимальная разница Uвх/Uвых: 2 В
КПД: 88–91% (зависит от входного/выходного напряжения и нагрузки)
Рабочая частота: 100 кГц
Защита от переполюсовки: Нет
Защита от короткого замыкания (КЗ): Да
Защита от перегрузки по току: Да
Защита от перегрева: Да (автоматическое снижение тока при температуре выше 80°C)
Охлаждение: Пассивное (радиатор), при токе выше 4 А рекомендуется дополнительное охлаждение
Размеры: 65 × 35 × 23 мм
Вес: ~85 г
РАСПИНОВКА МОДУЛЯ
IN+: Положительный вход (10–32 В)
IN-: Отрицательный вход (земля)
OUT+: Положительный выход (12–35 В)
OUT-: Отрицательный выход (земля)
V-ADJ: Потенциометр для регулировки выходного напряжения
НАСТРОЙКА ВЫХОДНОГО НАПРЯЖЕНИЯ
Для того, чтобы модуль правильно и безопасно выполнял свои функции, нужно настроить предварительно значения выходного напряжения и выходного тока. Значение выходного напряжения выставляется без подключенной нагрузки с помощью мультиметра, чтобы не вывести нагрузку из строя при первом подключении. А уже затем вместе с подключенной нагрузкой корректируются значения силы тока на выходе: для этого важно грамотно рассчитать предельную рабочую мощность для нагрузки, но обо всем по порядку:
1) Подключите источник питания (10–32 В) к клеммам IN+ и IN- модуля, соблюдая полярность.
2) Настройте мультиметр в режим измерения напряжения и подключите его щупы к клеммам OUT+ и OUT-. На этом этапе нагрузка не подключается.
3) Найдите потенциометр V-ADJ на модуле. Вращайте его винт по часовой стрелке для увеличения напряжения или против часовой стрелки для уменьшения, ориентируясь на показания мультиметра. Например, для нагрузки, требующей 24 В, настройте напряжение на 24 В.
Важно: Убедитесь, что выходное напряжение минимум на 2 В выше входного, чтобы избежать сбоев в работе модуля.
НЕОБХОДИМЫЕ РАСЧЕТЫ (ПРИМЕР)
Предположим, вы хотите подключить светодиодную ленту с параметрами 24 В и 5 А, используя источник питания 12 В. Рассчитаем параметры для корректной работы:
1) Расчёт выходной мощности для нагрузки:
Pвых = U × I = 24 В × 5 А = 120 Вт
2) Расчёт входного тока с учётом КПД (~90%):
Pвх = Pвых / КПД = 120 Вт / 0,9 ≈ 133 Вт
Iвх = Pвх / Uвх = 133 Вт / 12 В ≈ 11,1 А
3) Ограничение тока (если требуется):
Если вы хотите ограничить ток до 3 А для снижения нагрузки:
Pвых = 24 В × 3 А = 72 Вт
Pвх = 72 Вт / 0,9 ≈ 80 Вт
Iвх = 80 Вт / 12 В ≈ 6,7 А
РЕКОМЕНДАЦИИ ПО ИСТОЧНИКУ ПИТАНИЯ
Для 24 В и 5 А используйте источник питания 12 В с током не менее 13–14 А (с запасом 20–30%).
Для 24 В и 3 А достаточно источника 12 В с током 8–9 А.
Важно: Убедитесь, что источник питания способен обеспечить необходимый входной ток. При токе выше 4 А на выходе используйте дополнительное охлаждение (например, внешний вентилятор). Отсутствие защиты от переполюсовки требует особой осторожности при подключении источника питания.
