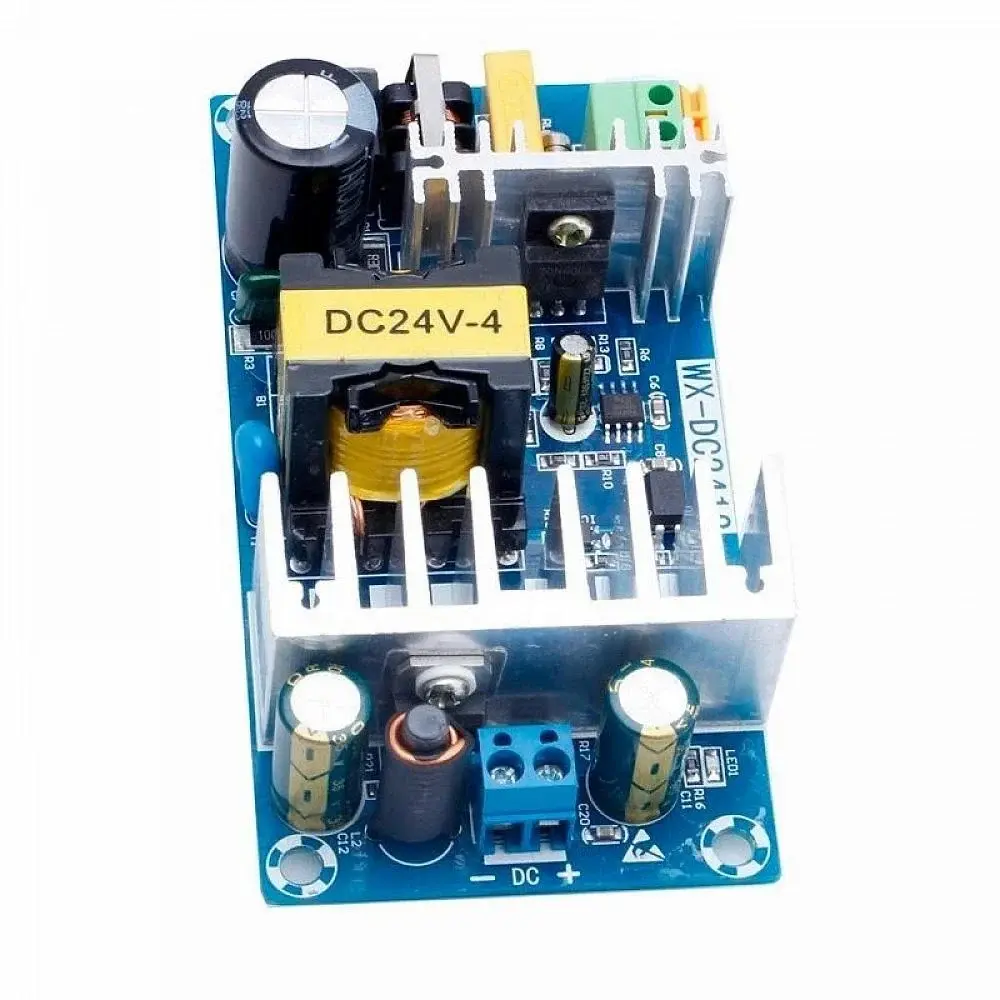

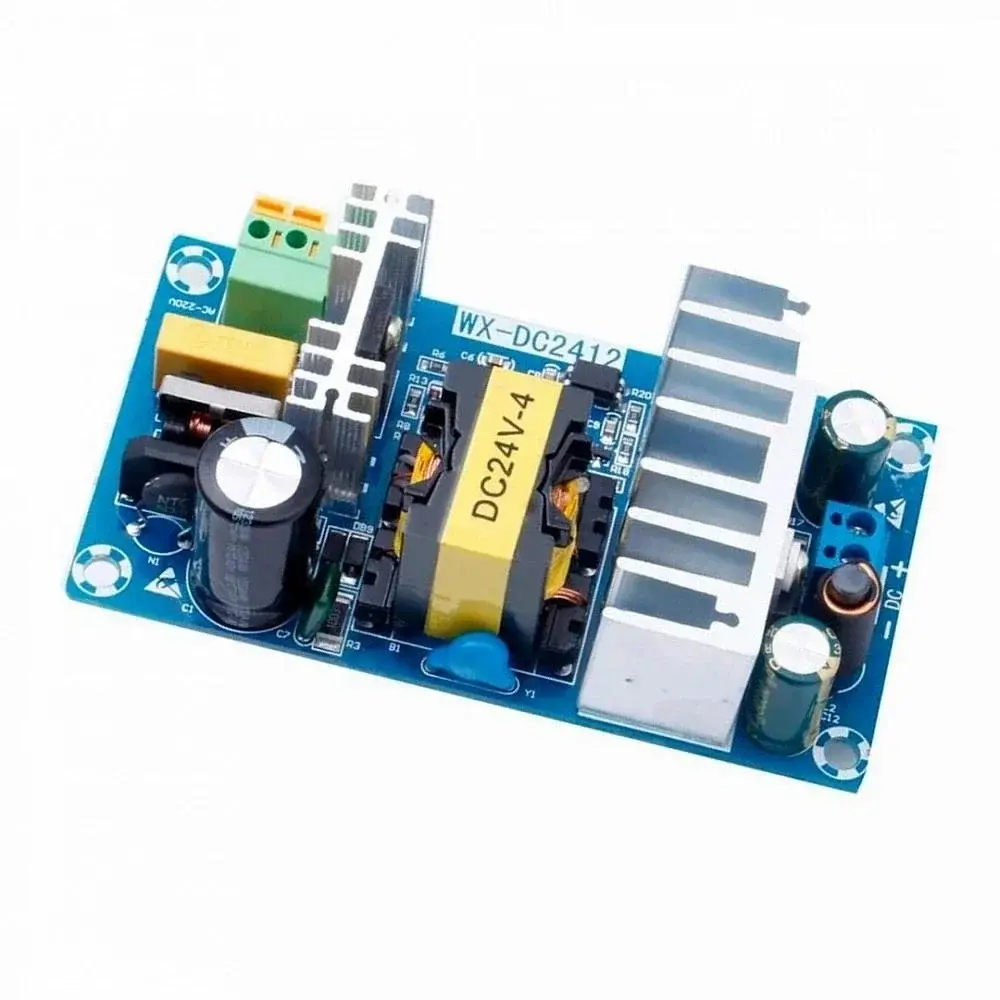

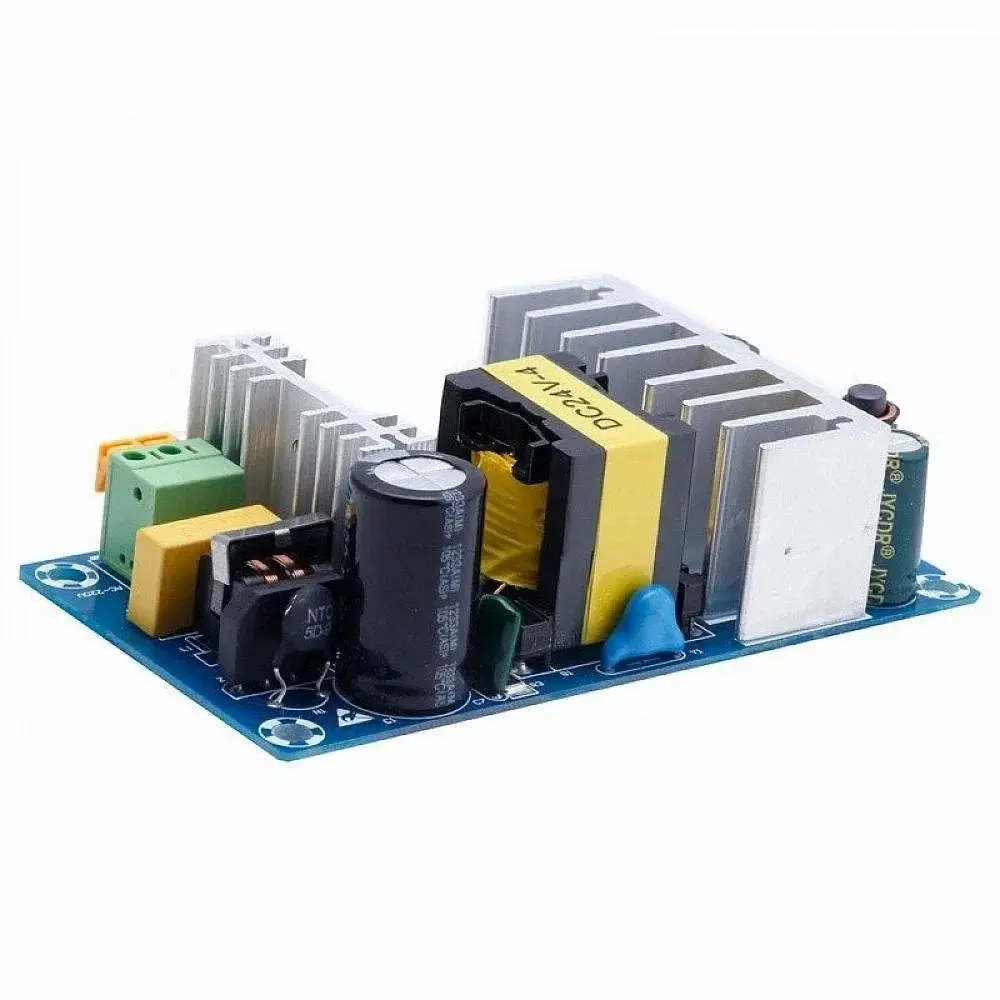

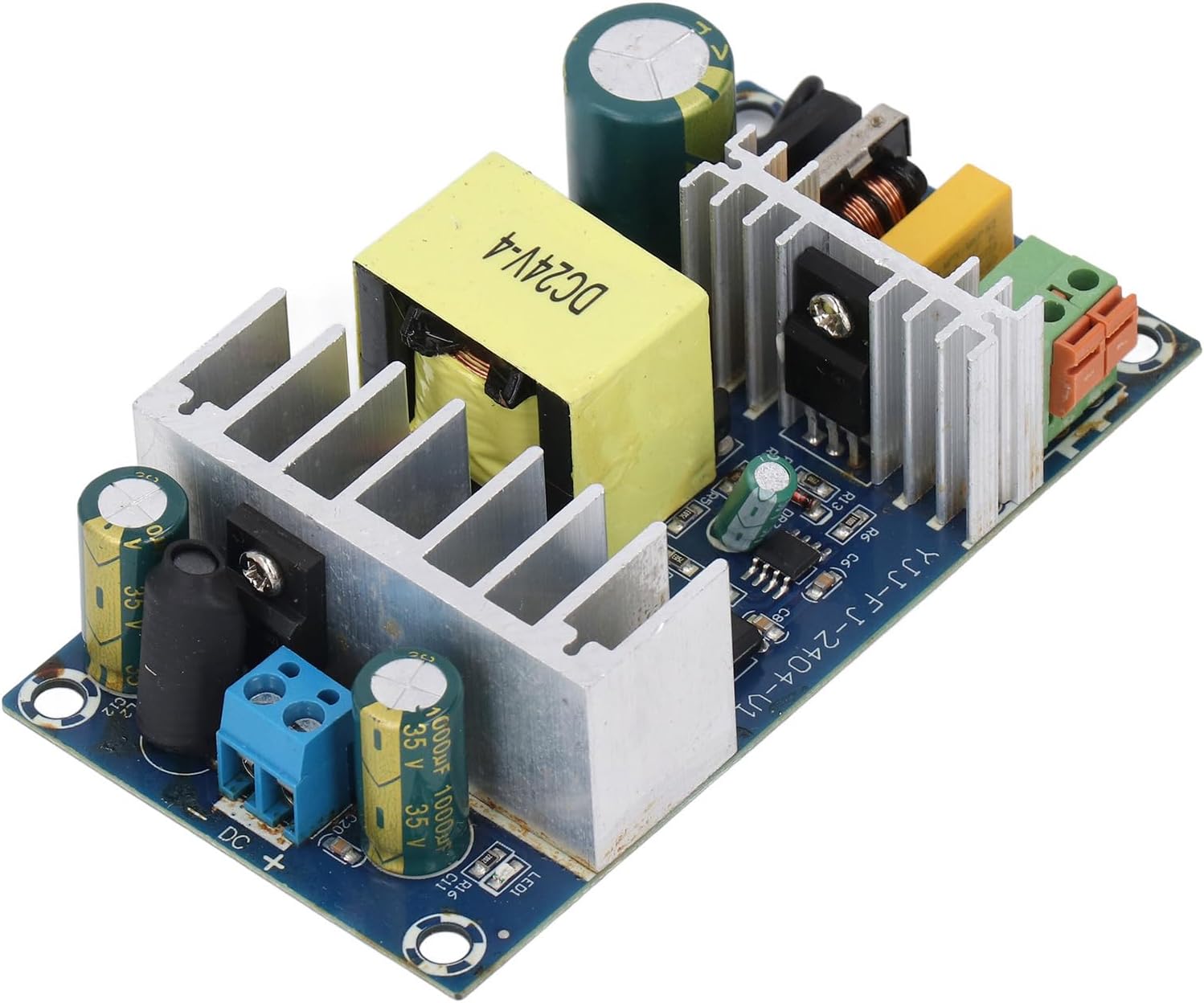

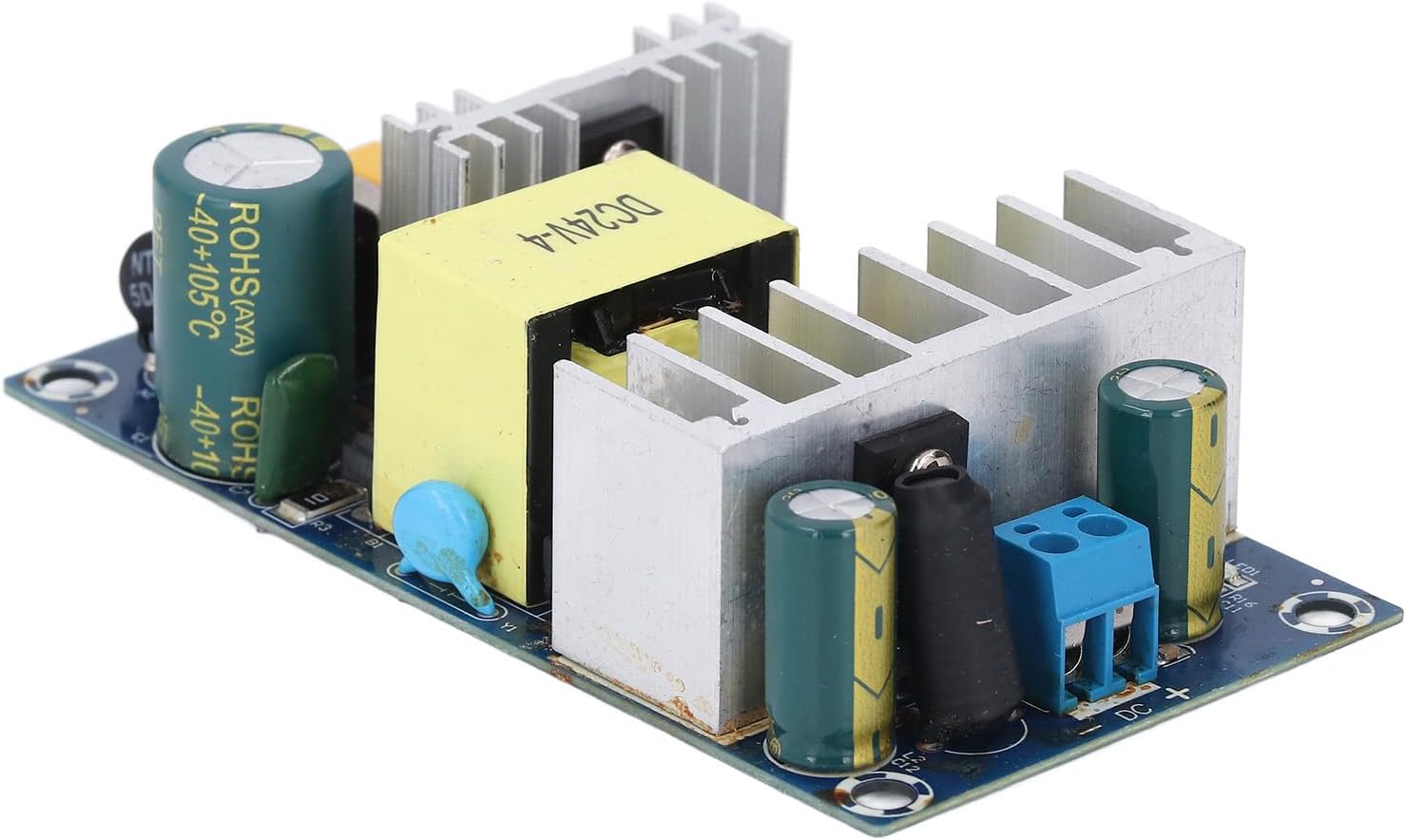

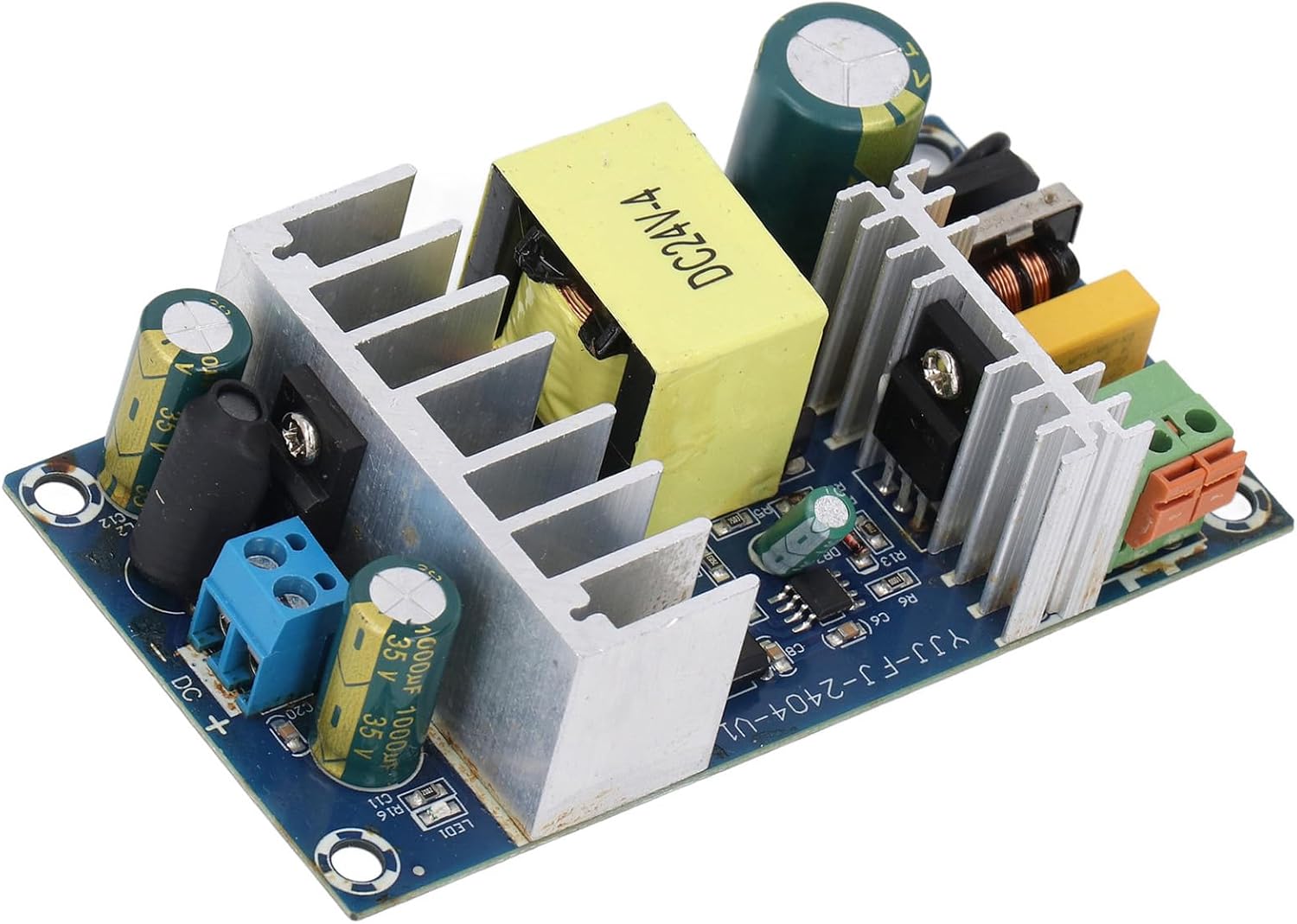

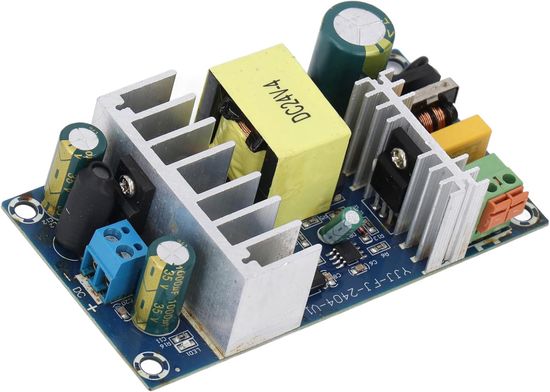

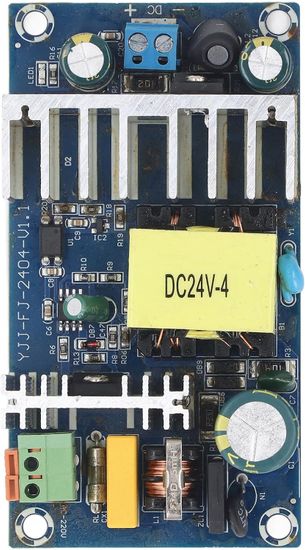

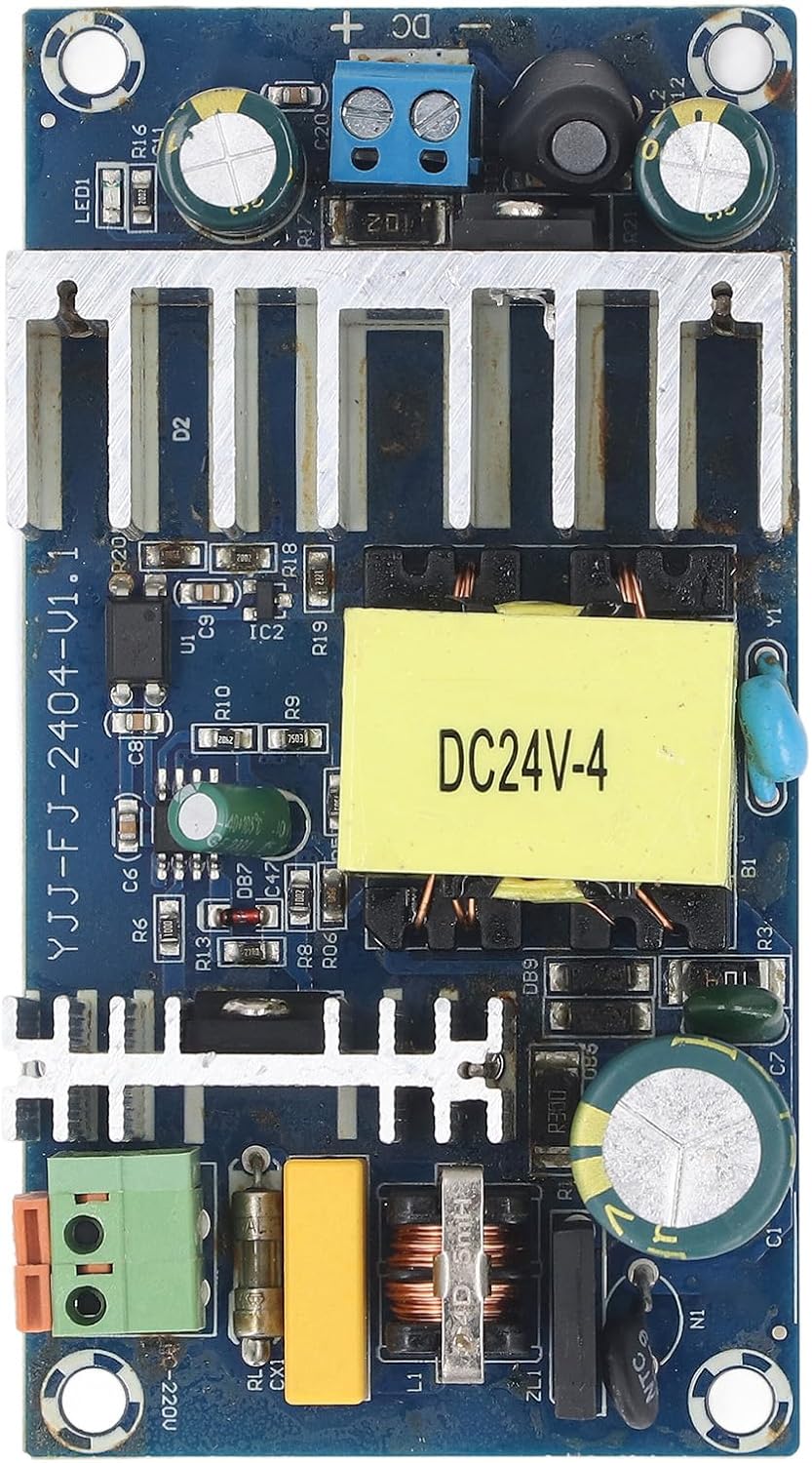

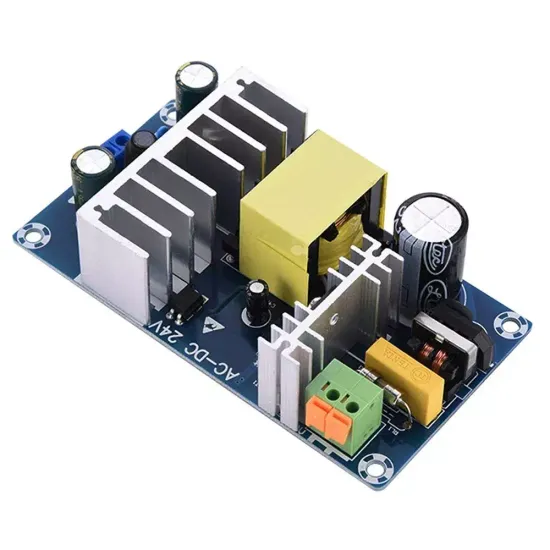

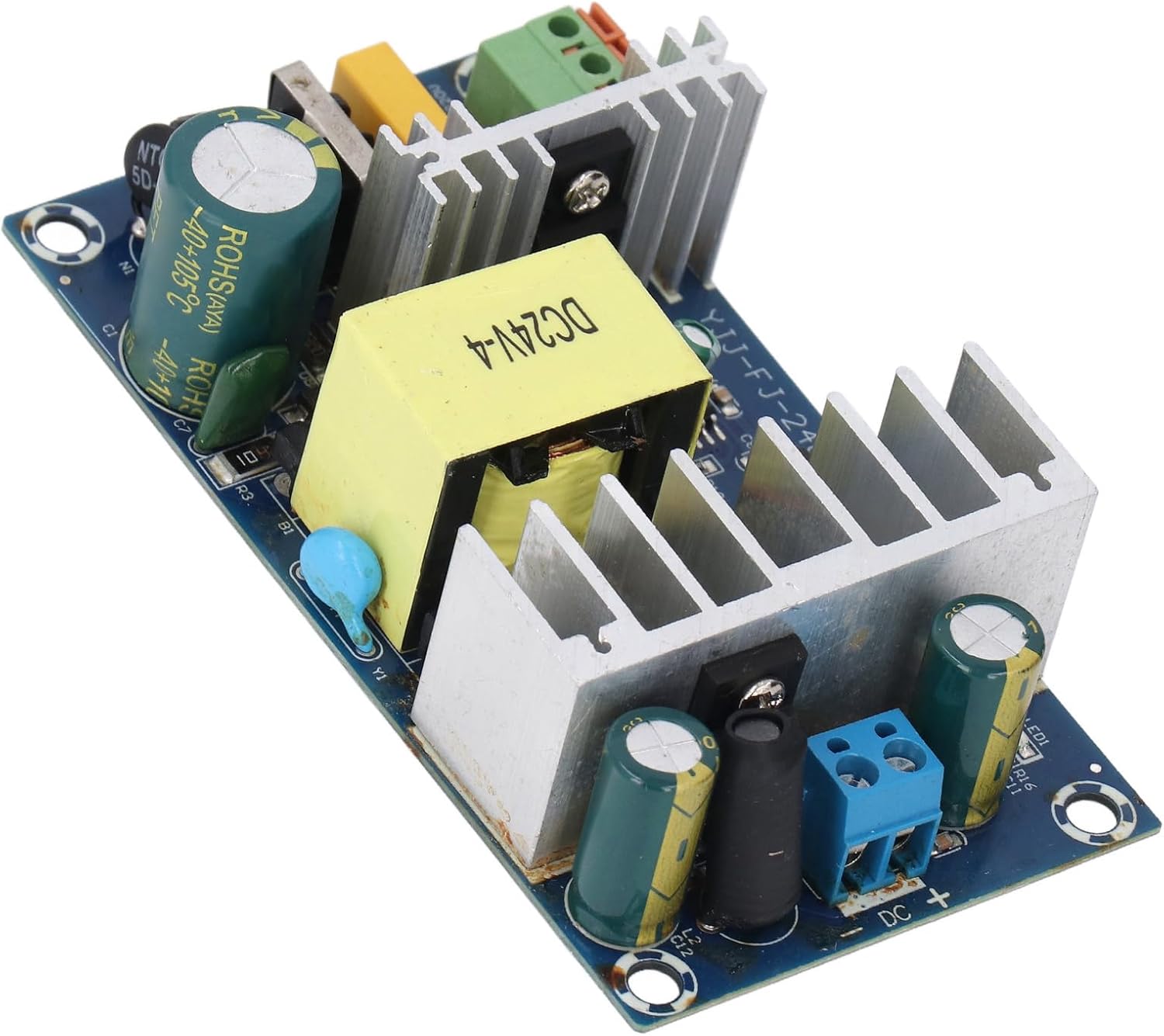

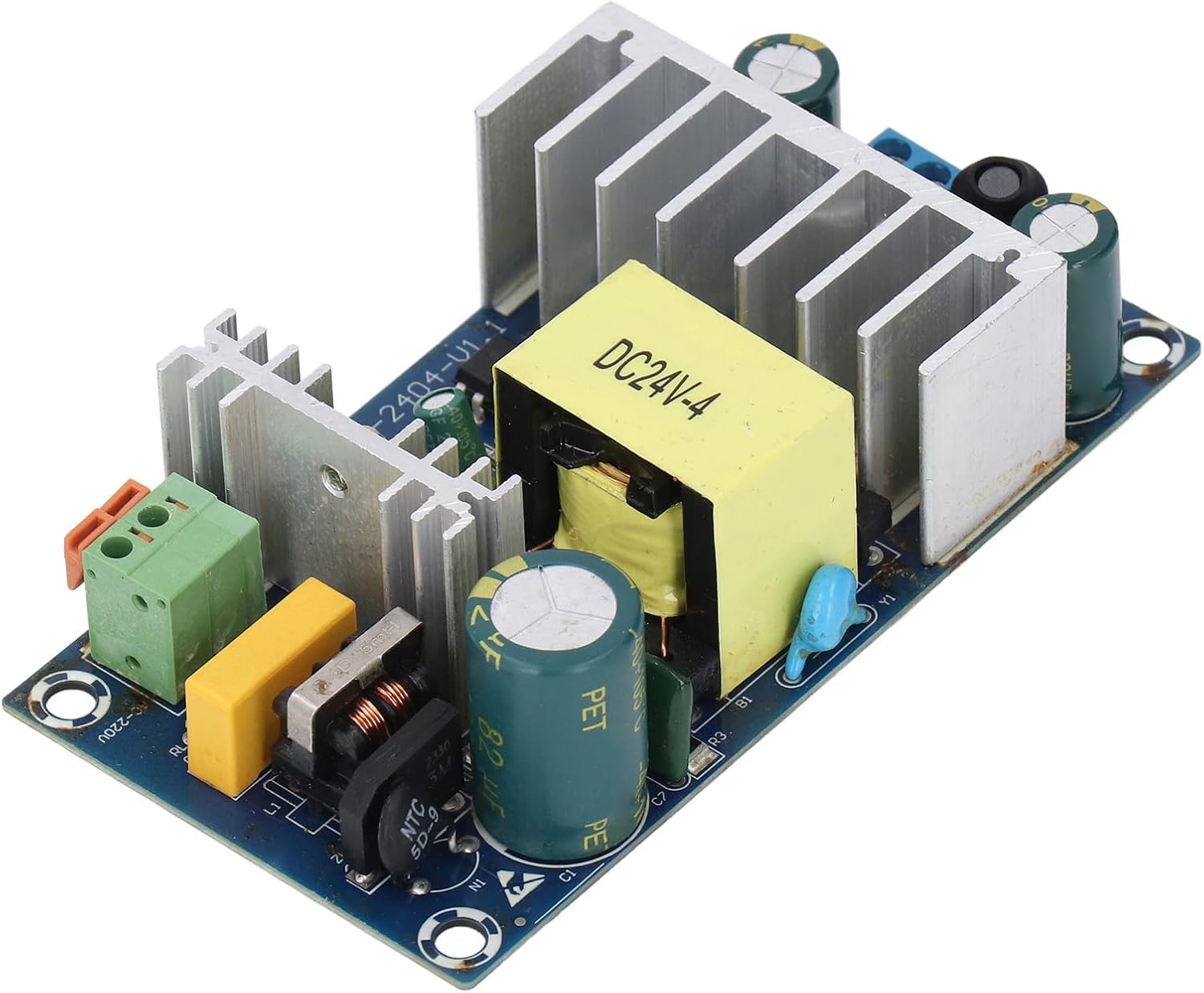

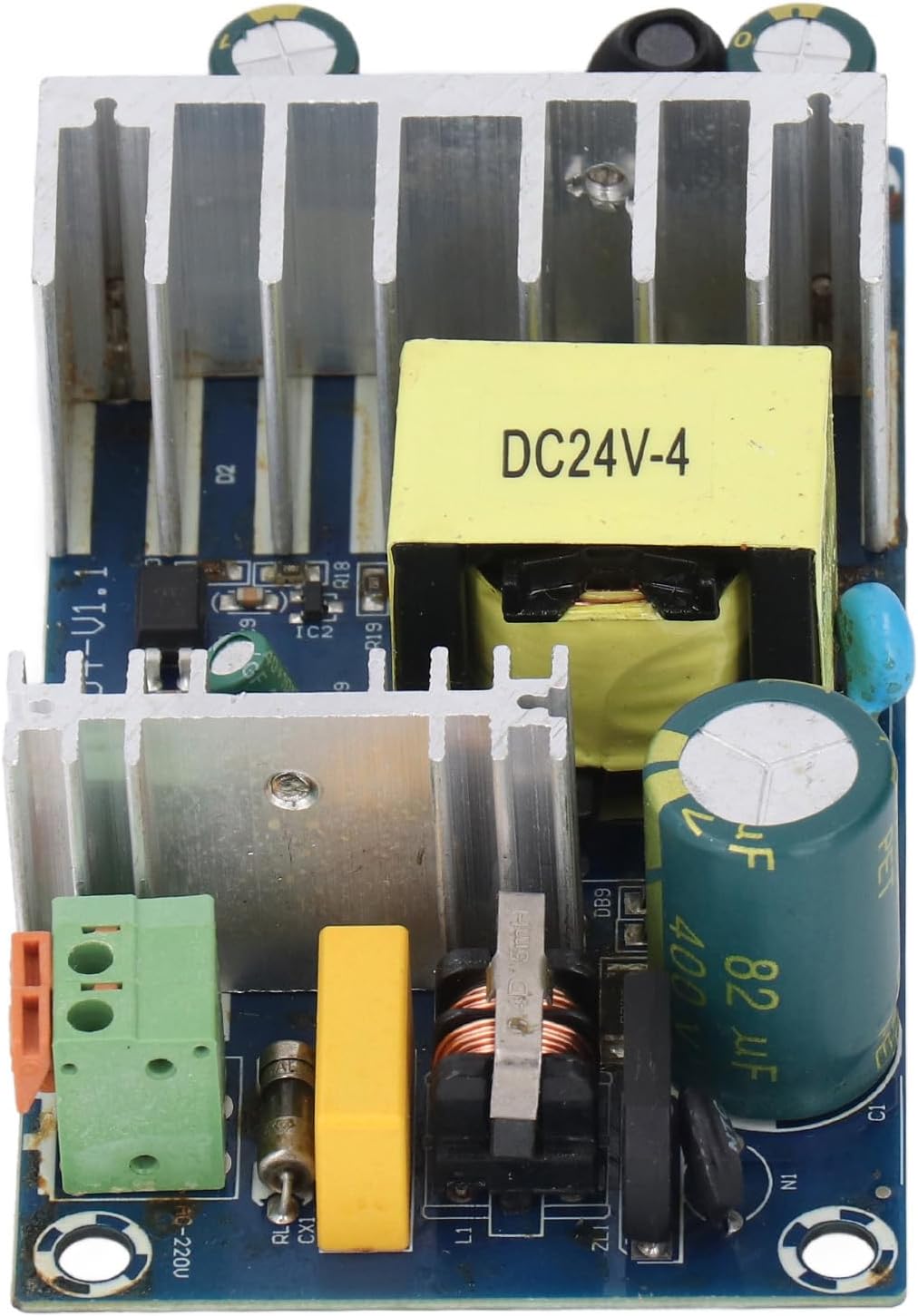

Плата импульсного источника питания 24 В 4A 6A — это надежный модуль для преобразования переменного напряжения (AC) в постоянное (DC) с выходным напряжением 24 В и током до 6 А (пиковая нагрузка). Модуль предназначен для питания мощных устройств, таких как светодиодные ленты, моторы, системы видеонаблюдения или промышленные контроллеры.
Благодаря компактным размерам и высокой эффективности (до 90%), плата идеально подходит для интеграции в проекты, где требуется стабильное питание при минимальных тепловых потерях.
Модуль оснащен защитой от перегрузки, короткого замыкания и перегрева, а также встроенным фильтром для снижения помех. Входное напряжение составляет 85–265 В AC, что делает плату универсальной для использования в разных странах. Регулируемый выход (обычно ±10%) позволяет точно настроить напряжение под конкретную нагрузку. Плата часто используется в связке с Arduino для питания периферийных устройств, требующих 24 В.

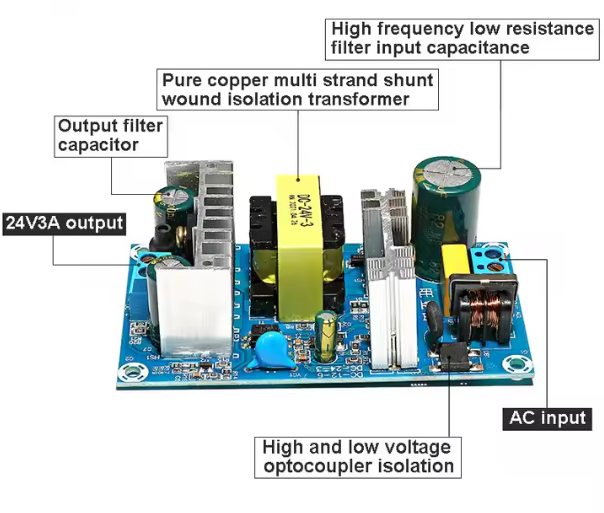

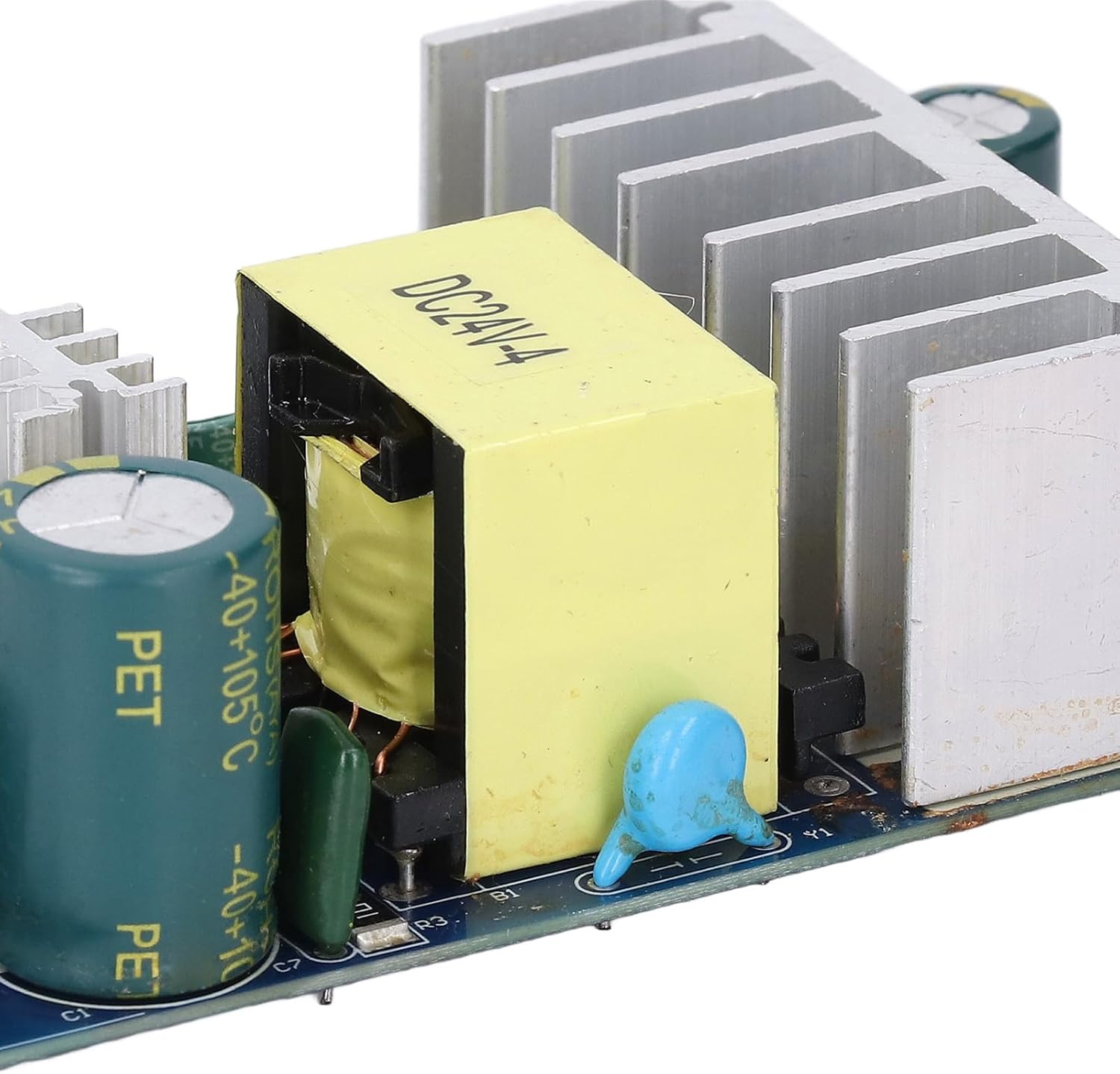

Плата представляет собой импульсный источник питания (SMPS), работающий по принципу высокочастотного преобразования. Входное переменное напряжение (85–265 В AC) выпрямляется диодным мостом и сглаживается конденсатором, превращаясь в постоянное напряжение высокого уровня. Затем оно подается на высокочастотный трансформатор, управляемый ШИМ-контроллером (обычно на базе микросхемы, такой как UC3843). Трансформатор снижает напряжение, а выходной выпрямитель и фильтры формируют стабильное напряжение 24 В.
Обратная связь через оптрон обеспечивает стабилизацию выходного напряжения, автоматически корректируя работу ШИМ-контроллера. Максимальный ток зависит от нагрузки: 4 А при длительной работе, до 6 А в пике. Встроенные защиты отключают модуль при превышении параметров, предотвращая повреждение.
Распиновка:
AC IN (L, N): Вход переменного напряжения (85–265 В AC).
GND: Земля (выход).
V+: Выходное напряжение 24 В.
ADJ: Потенциометр для регулировки напряжения (±10%).
LED: Индикатор питания (горит при включении).
Часто встречаемые проблемы и их решения
1) Выходное напряжение ниже 24 В.
Причина: Перегрузка или низкое входное напряжение.
Решение: Убедись, что ток нагрузки не превышает 4 А (длительно). Проверь входное напряжение (должно быть 85–265 В AC). Отрегулируй потенциометр ADJ для повышения напряжения.
2) Плата отключается при нагрузке.
Причина: Срабатывает защита от перегрузки или перегрева.
Решение: Снизь нагрузку до 4 А и обеспечь вентиляцию (добавь радиатор или вентилятор). Проверь, нет ли короткого замыкания на выходе.
3) Сильные помехи в цепи.
Причина: Недостаточная фильтрация или близость к чувствительным устройствам.
Решение: Добавь ферритовое кольцо на выходные провода. Размести плату подальше от Arduino и других устройств, чувствительных к EMI.
Технические характеристики:
Тип: Импульсный источник питания (SMPS)
Входное напряжение: 85–265 В AC
Выходное напряжение: 24 В (регулируемое ±10%)
Выходной ток: 4 А (длительно), 6 А (пиковый)
Мощность: 96–144 Вт
Эффективность: до 90%
Защита: Перегрузка, короткое замыкание, перегрев
Размеры: 105 × 50 × 30 мм
