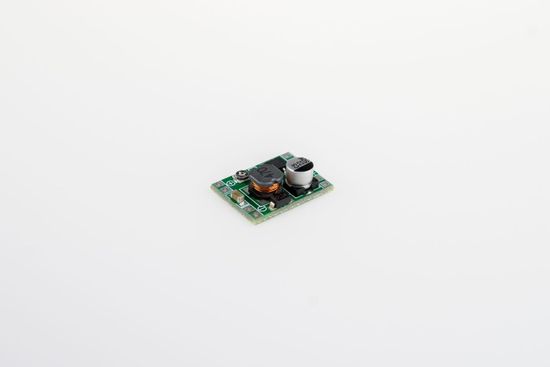

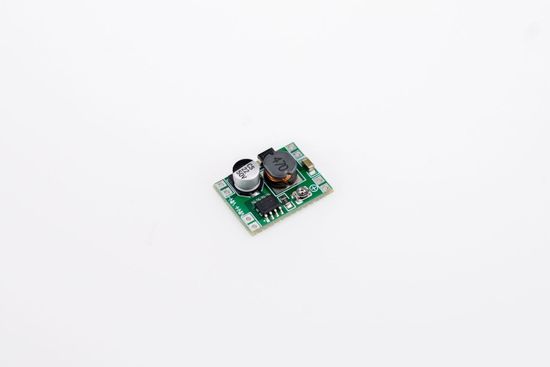

MP1584 — это модуль понижающего регулятора напряжения, который используется для преобразования высокого входного напряжения в более низкое. Регулируемый DC-DC преобразователь обеспечивает выходной ток до 3 А.
Особенностью данного модуля является широкий диапазон входного напряжения: MP1584 принимает входное напряжение от 4.5 В до 28 В.
Выходное напряжение можно регулировать с помощью подстроечного резистора на плате модуля. MP1584 является импульсным регулятором, работает с высоким КПД в 96%. Работает в широком спектре температур от -40°C до +85°C. Модуль имеет встроенную защиту от перегрева, а также защиту от короткого замыкания, которые помогут избежать негативных последствий.
Это универсальный и надежный модуль, обеспечивающий эффективное и стабильное преобразование напряжения. Чаще всего используется в автономных устройствах с батарейным типом питания и автомобильной электронике.
Технические характеристики:
Входное напряжение: 4.5…28 В
Выходное напряжение: 0.8…20 В
Выходной ток: до 3 A
Эффективность преобразования: до 92 %
Частота переключения: 1 МГц
Рабочая температура: от -40 °C до +85 °C
Техническая документация:
Распиновка модуля:
