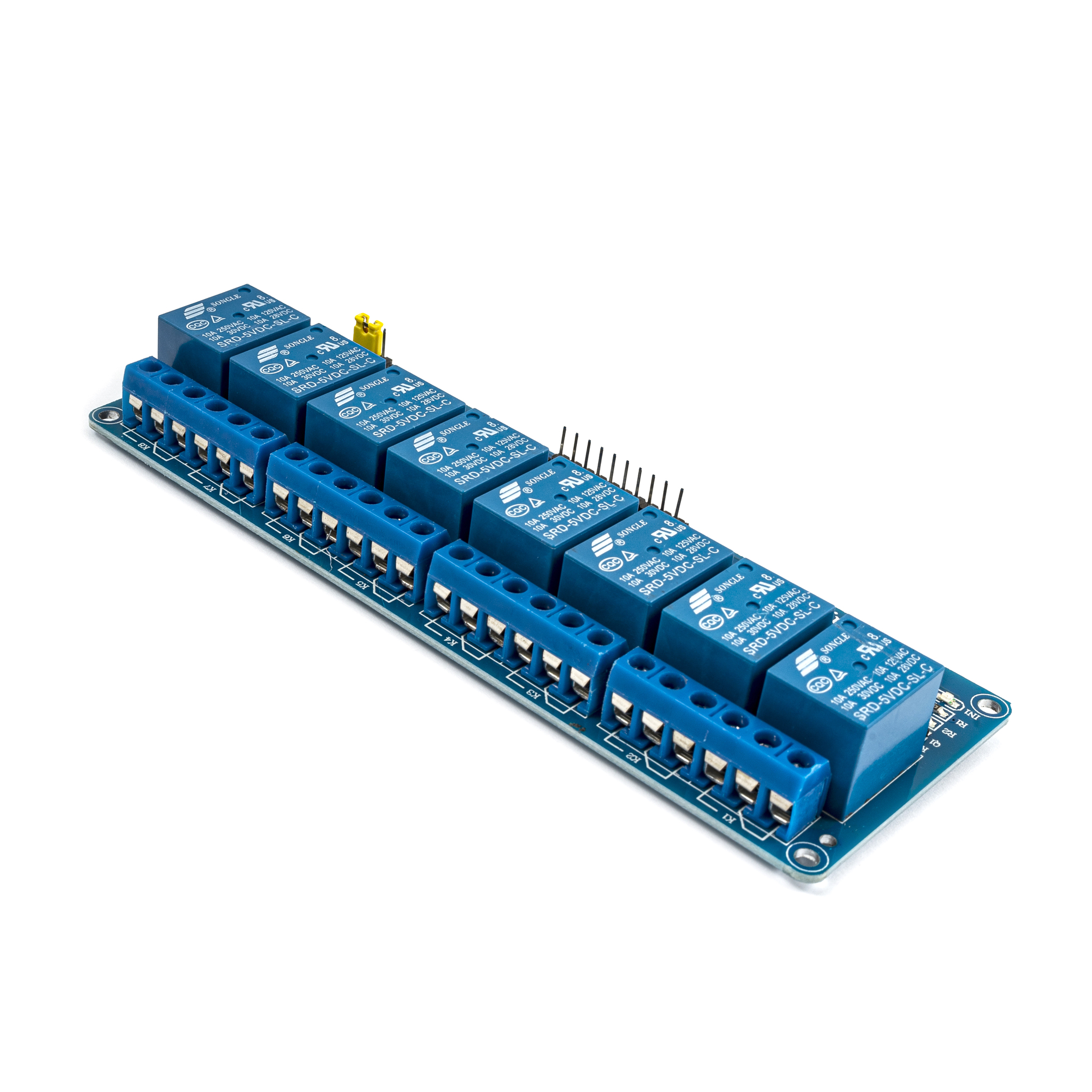

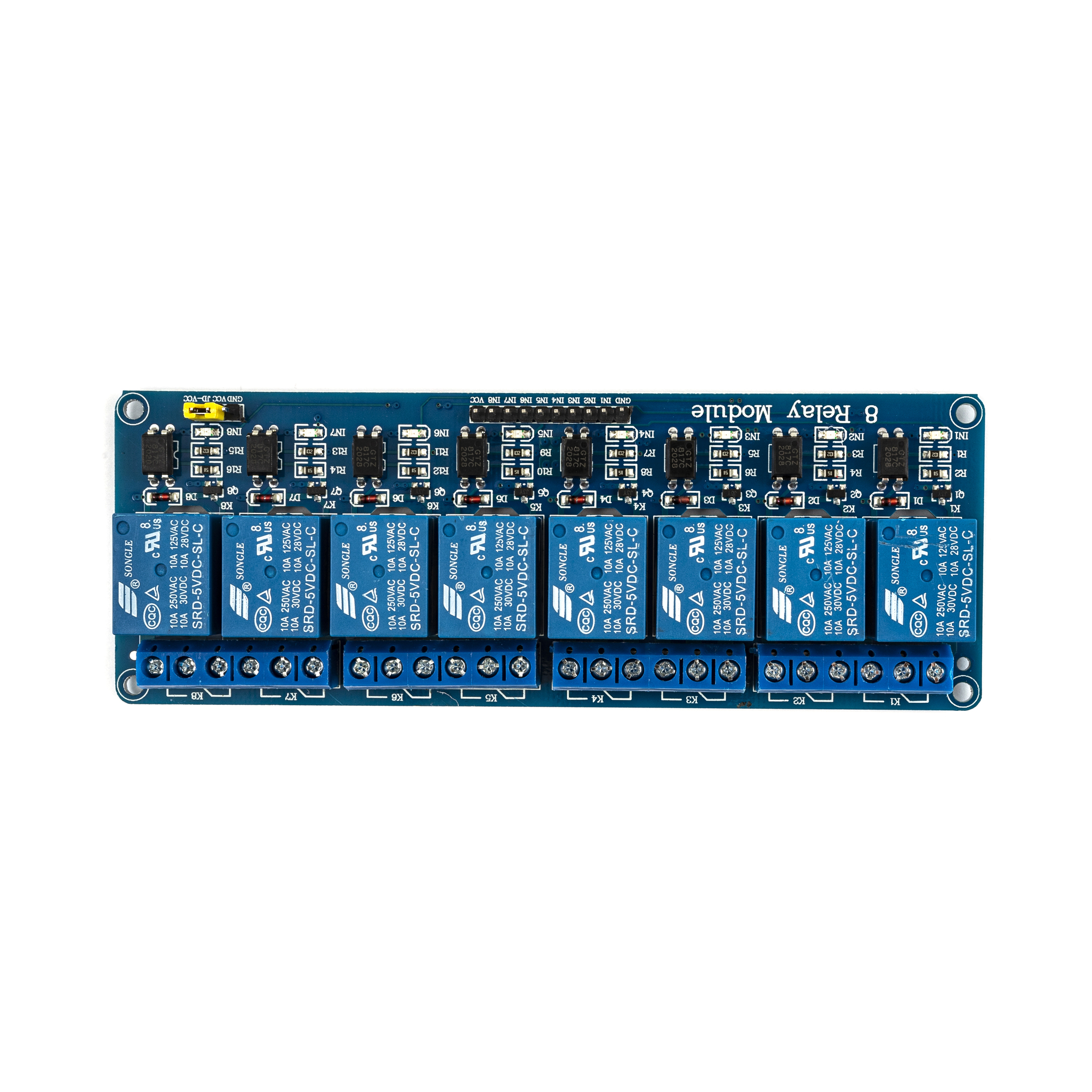

Универсальный и компактный модуль, предназначенный для управления высоковольтными устройствами с помощью низковольтного сигнала 5 В. Построен на восьми электромеханических реле, каждое из которых обеспечивает гальваническую развязку между управляющей частью и нагрузкой. Обеспечивает ток до 10 А на канал и подходит для управления устройствами, такими как осветительные приборы, вентиляторы, моторы и бытовая техника, в проектах автоматизации и не только.
Модуль оснащен оптоизоляцией для защиты управляющей части и светодиодными индикаторами для каждого канала, показывающими состояние реле. Управление осуществляется низким уровнем сигнала (LOW trig низкий уровень, 0 В), а настройка режима (с изоляцией или без) возможна через перемычку JD-VCC. Для подключения нагрузки используются винтовые клеммы, что упрощает монтаж. Модуль прост в использовании, но рекомендуется обеспечить достаточное питание для катушек реле (15–20 мА на канал) при одновременной активации всех каналов.
Технические характеристики:
Тип устройства: релейный модуль
Количество каналов: 8
Управляющее напряжение: 5 В постоянного тока (DC)
Максимальная нагрузка: AC 250 В / 10 А, DC 30 В / 10 А
Ток управления на канал: 15–20 мА
Тип управления: низкий уровень (Low)
Рабочая температура: -40…+85 °C
Размеры: 138 × 56 × 20 мм
