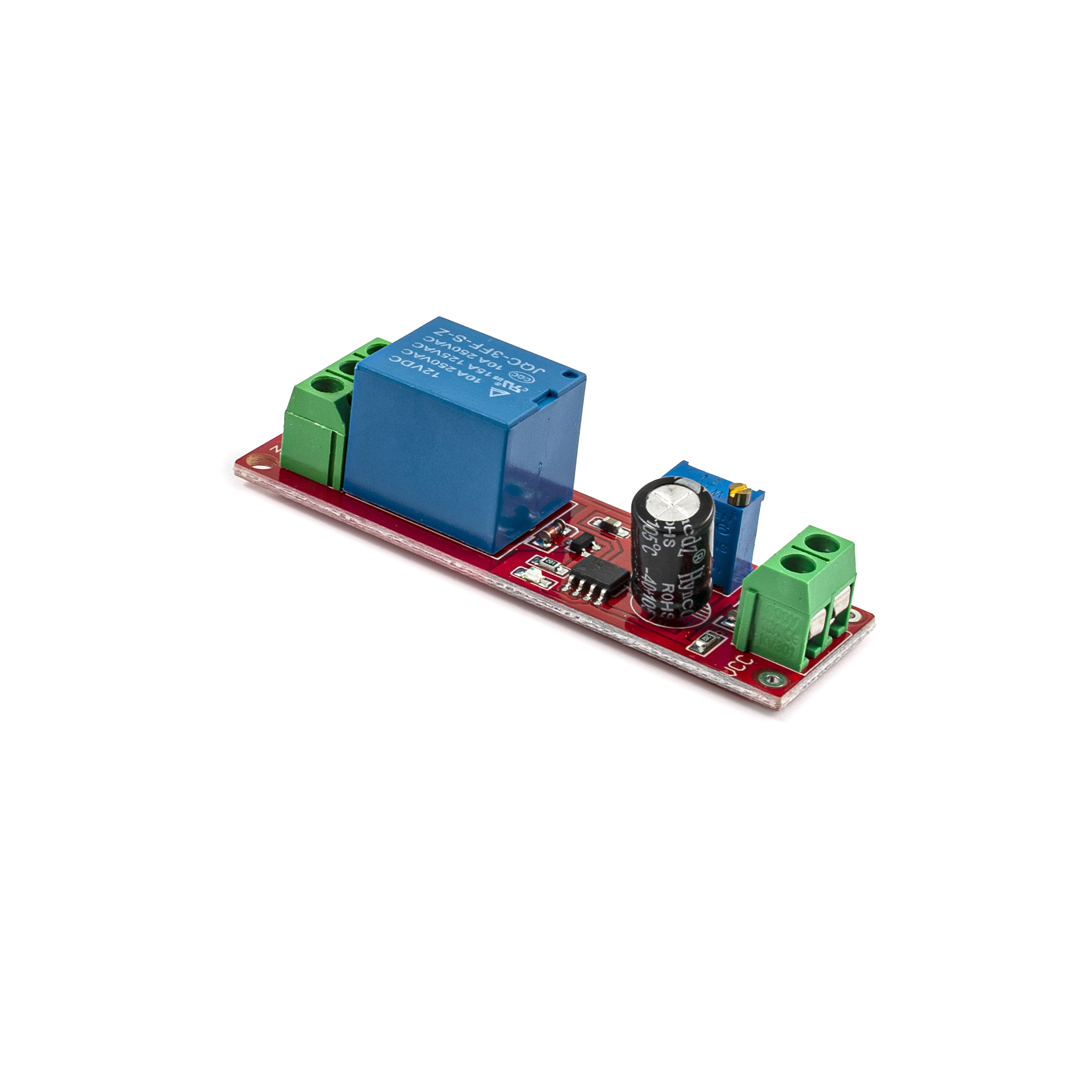

Модуль реле времени с таймером NE555 — это компактное и надежное решение для управления временными интервалами в электронных проектах. Построенный на основе популярного таймерного чипа NE555, модуль обеспечивает точную задержку включения или выключения от 0 до 10 секунд, что делает его идеальным для задач автоматизации. Простота настройки и доступность делают его популярным выбором для самодельных устройств.

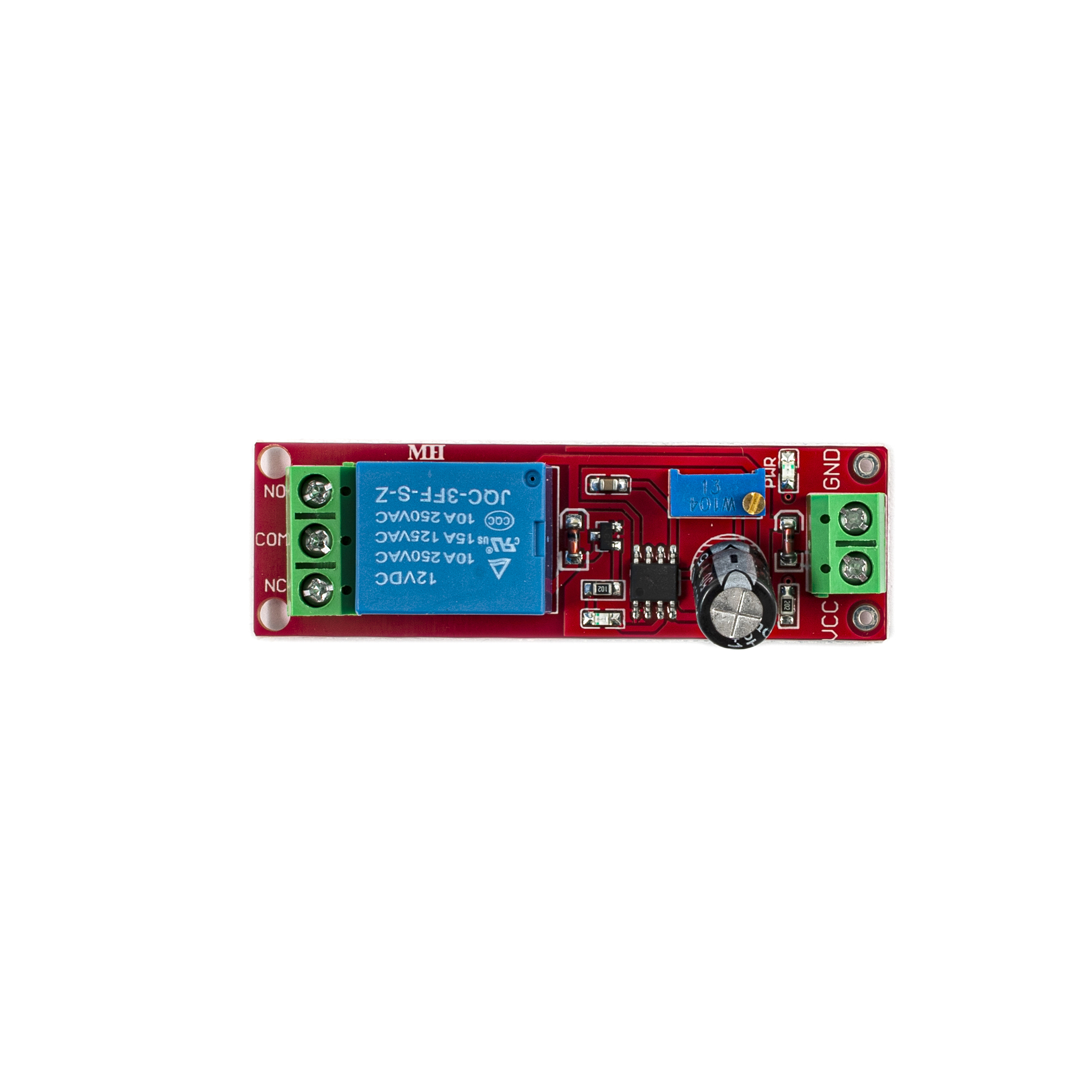

Модуль работает от источника питания 12 В постоянного тока, совместимого с сетевыми адаптерами, аккумуляторами или стабилизированными блоками питания. Компактные размеры (68 x 21 мм) и удобные винтовые клеммы позволяют легко интегрировать модуль в электронные схемы, системы умного дома или автоматизированные цепи. Чип NE555 размещен в 8-выводном корпусе, расположенном с внешней стороны платы, чтобы позволяет легко заменить его в случае необходимости (с помощью пайки).
Встроенный потенциометр позволяет плавно регулировать время задержки в диапазоне 0–10 секунд с высокой точностью. Модуль оснащен реле с максимальной нагрузкой 10 А (при 250 В переменного тока или 30 В постоянного), что подходит для управления моторами, лампами или другими устройствами. Светодиодные индикаторы питания и состояния реле обеспечивают удобную визуальную обратную связь.
Модуль находит применение в таймерах для освещения, автоматическом поливе, умных теплицах, системах управления вентиляцией и других проектах, где требуется точная временная задержка.
Технические характеристики:
Напряжение питания: 12 В постоянного тока (DC)
Диапазон задержки: 0–10 секунд
Максимальная нагрузка реле: 10 А (250 В AC / 30 В DC)
Рабочая температура: -40°C…+85°C
Размеры: 68 x 21 мм
Интерфейс подключения: винтовые клеммы (NO/NC/COM)
Типичные ошибки и проблемы при работе с модулем и их решения:
1) Реле не срабатывает или срабатывает с неправильной задержкой.
Причина: Неправильное питание (напряжение ниже или выше 12 В) или неверная настройка потенциометра.
Решение: Проверьте источник питания с помощью мультиметра (должен быть стабилизированный 12 В ±10%). Плавно отрегулируйте потенциометр отверткой, чтобы установить нужную задержку, и проверьте диапазон 0–10 секунд.
2) Модуль не включается, светодиод питания не горит.
Причина: Обрыв цепи питания или перепутана полярность.
Решение: Убедитесь, что подключение выполнено правильно (плюс к VCC, минус к GND). Проверьте целостность проводов и контактов на клеммнике. Используйте стабилизированный источник питания с током не менее 50 мА.
3) Реле щелкает, но нагрузка не включается.
Причина: Неправильное подключение нагрузки к клеммам реле (NO/NC/COM).
Решение: Проверьте схему подключения: для нормального режима используйте NO (нормально открытый) и COM..
4) Задержка времени нестабильна или модуль работает некорректно.
Причина: Помехи от нагрузки (например, от моторов) или нестабильное питание.
Решение: Добавьте конденсатор (100–1000 мкФ) параллельно питанию модуля для сглаживания скачков напряжения. Используйте диод (например, 1N4007) параллельно нагрузке для защиты от обратных токов. Убедитесь, что источник питания обеспечивает стабильные 12 В без просадок.
5) Потенциометр не регулирует задержку или регулировка «скачет».
Причина: Износ потенциометра или загрязнение контактов.
Решение: Аккуратно прочистите потенциометр изопропиловым спиртом или замените его (стандартный 10–100 кОм). Проверьте пайку на плате, так как плохой контакт может влиять на работу.
