Модуль одноканального электромагнитного реле для управления высокомощными цепями (до 250 В и до 10 А для переменного тока; до 30 В и до 10 А для постоянного тока) от слаботочного 12-вольтового сигнала. Очень важно при выборе реле обратить внимание на то, какой уровень напряжения срабатывания. Для электромагнитных реле характерные чаще всего уровни 5 В и 12 В. Последний может использоваться в связках с промышленными контроллерами или в электрических цепях, привязанных к питанию автомобиля (там практически все устройства работают от 12 вольт постоянного тока). Если вам нужны реле с 5-вольтовым уровнем срабатывания, то можете обратить внимание, для примера, на эту модель.
На одной из сторон модуля расположены три винтовые клеммы для подключения контактов самой нагрузки и источника питания для нее: доступны следующие выводы (NC — нормально-закрытый, COM — общий, NO — нормально-открытый), с противоположной стороны выводы для подключения контактов питания.

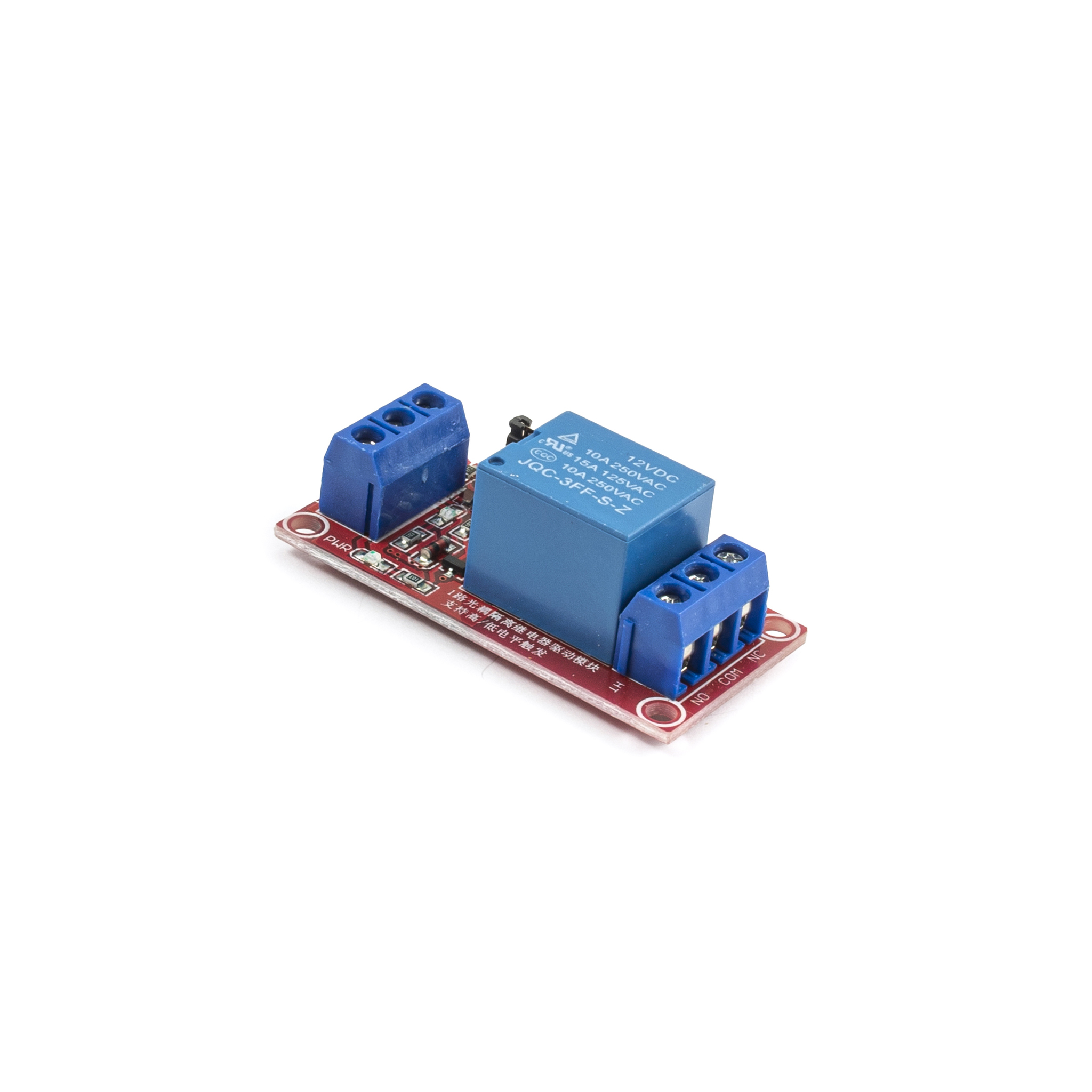

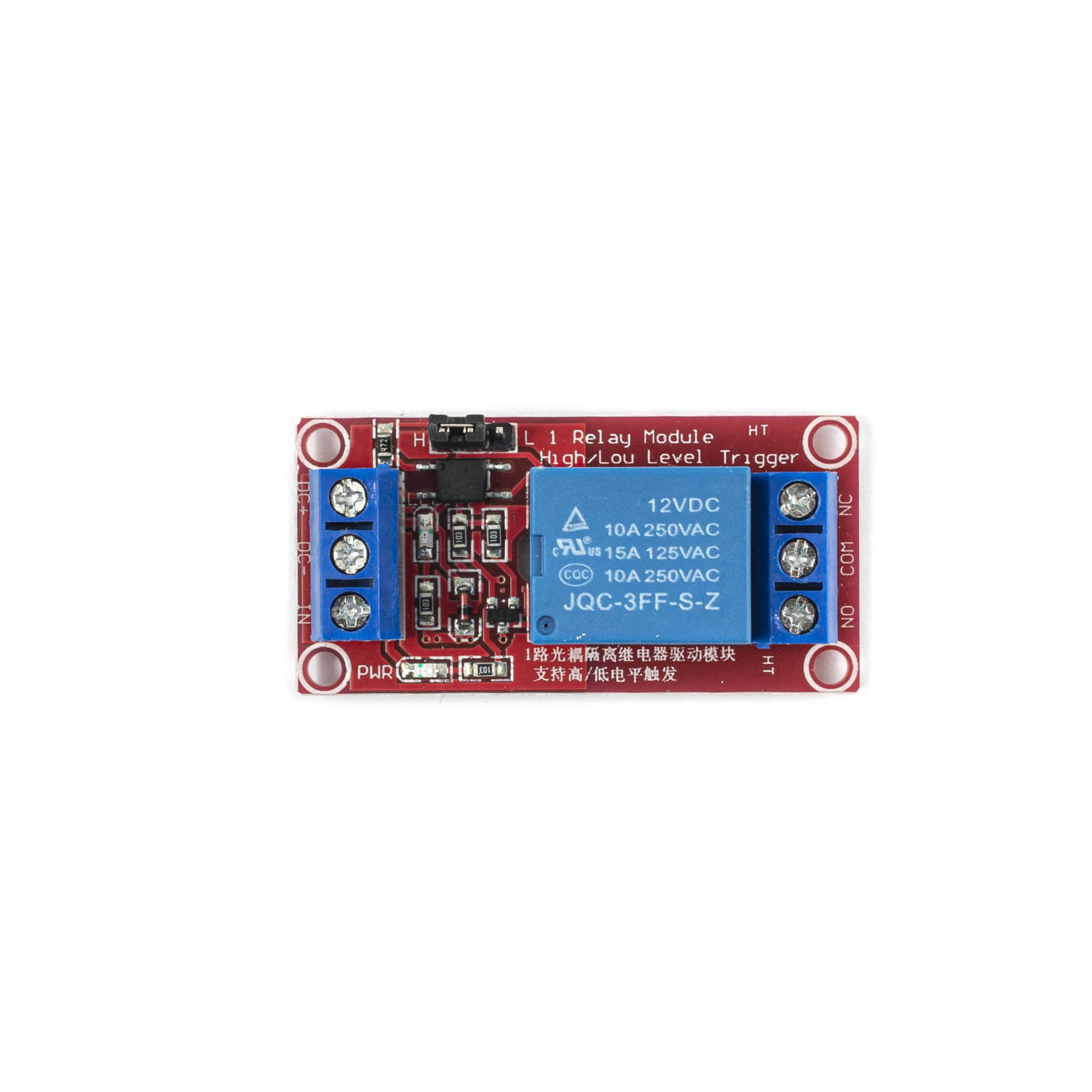

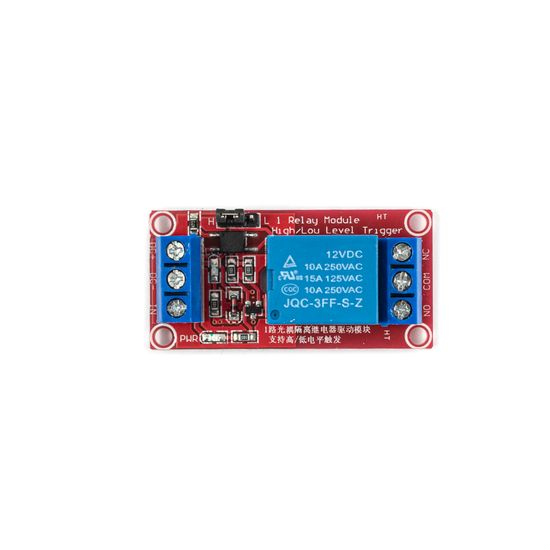

В плату модуля встроены два светодиода (красный и зеленый), которые служат индикаторами, указывая на текущий режим работы устройства (замкнута/разомкнута цепь). Винтовые отверстия на печатной плате помогут очень быстро вмонтировать модуль в корпус будущего устройства.
Имеется перемычка для настройки триггера: высокий или низкий уровень срабатывания.
Технические характеристики:
Тип реле: электромагнитное (JQC-3FF-S-Z)
Количество каналов: 1
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 12 В постоянного тока
Ток потребления: 190 мА
Размеры платы: 50 x 26 x 18,5 мм
