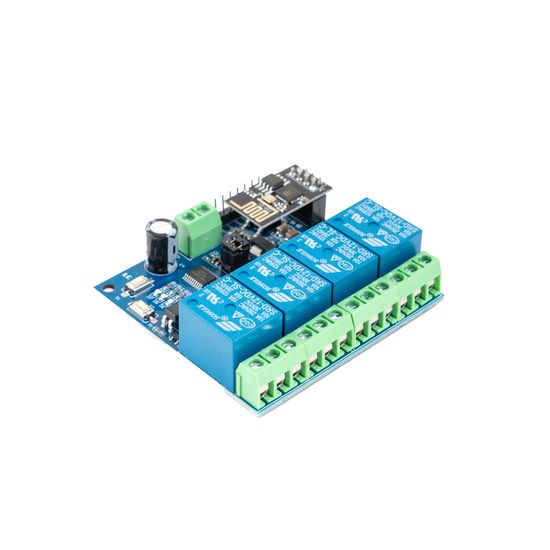

4-канальное реле с WI-FI модулем 8266

4-канальное реле с WI-FI модулем 8266

Артикул: 10893
900 руб
: 1 шт.

Категории: Каталог, Модули, Реле
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

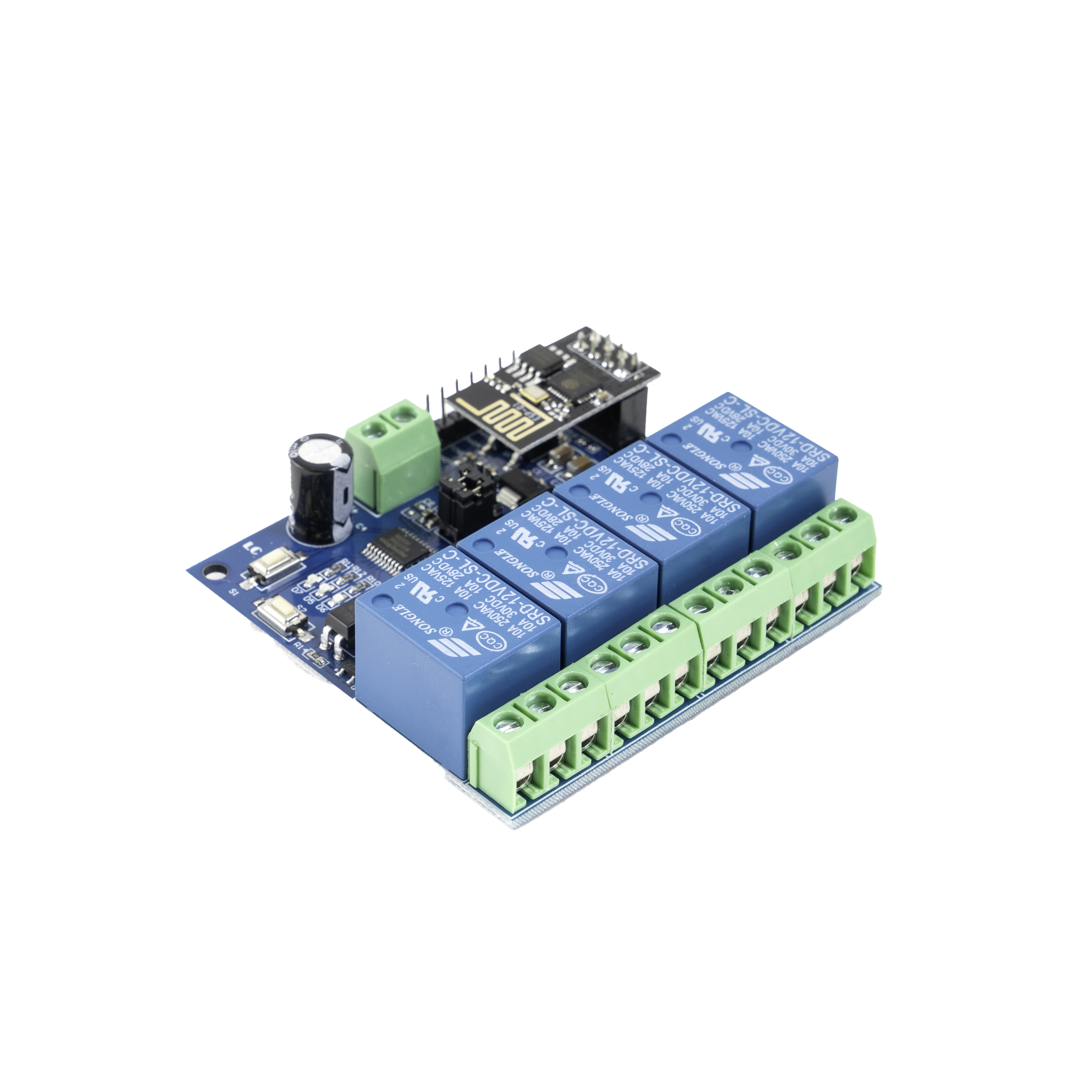

4-канальное реле с WI-FI модулем 8266 - отличное решение для широкого круга задач в среде умный дом.

В модуле ESP8266 четырех реле, + модуль Wi-Fi ESP-01 для связи. 8-битный MCU чип, делает настройку прибора быстрой и без подвисаний.

Параметры:

Встроенный процессор: STM8S103 и ESP-01WIFI модуль.

Режим работы:

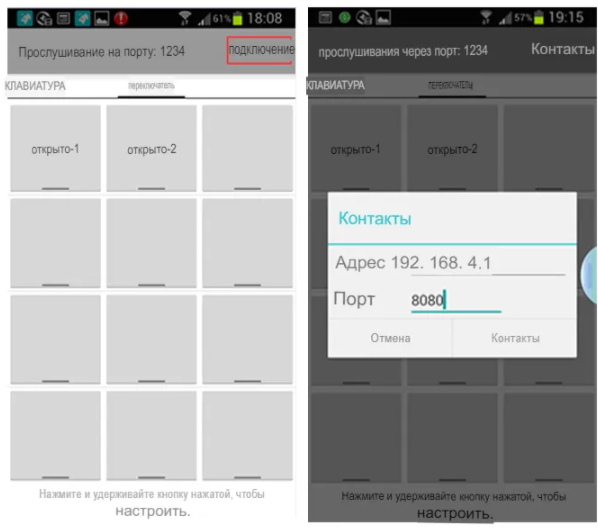

Режим 1: непосредственно работа с мобильным телефоном, модуле Wi-Fi как точка доступа;

Режим 2: мобильный телефон и модуль Wi-Fi одновременно соединяются через роутер

Расстояние передачи:

напрямую к телефону - максимальное расстояние передачи составляет 100 м;

чрез маршрутизатор -  расстояние передачи сигнала зависит от сигнала маршрутизатора

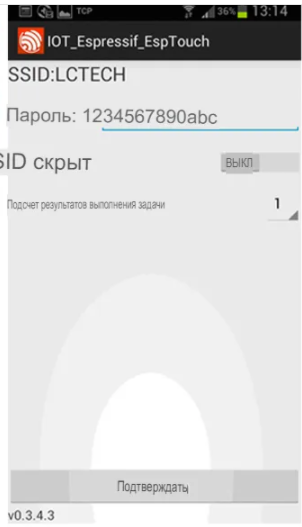

Используйте технологию Smartconfig для завершения настройки учетной записи и пароля модуля Wi-Fi esp-01 в мобильном приложении. Настроенная учетная запись и пароль будут запоминаться после отключения питания
Плата содержит 12В, 10А/250В AC 10А/30В DC реле, которое может непрерывно срабатывать 100000 раз, с защитой тока диода и коротким временем отклика.
Удобный интерфейс отладки UART и MCU порт загрузки для программы

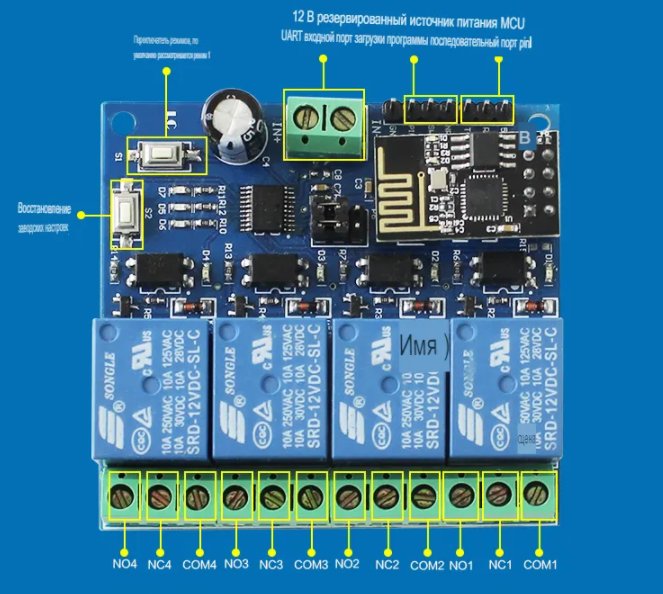

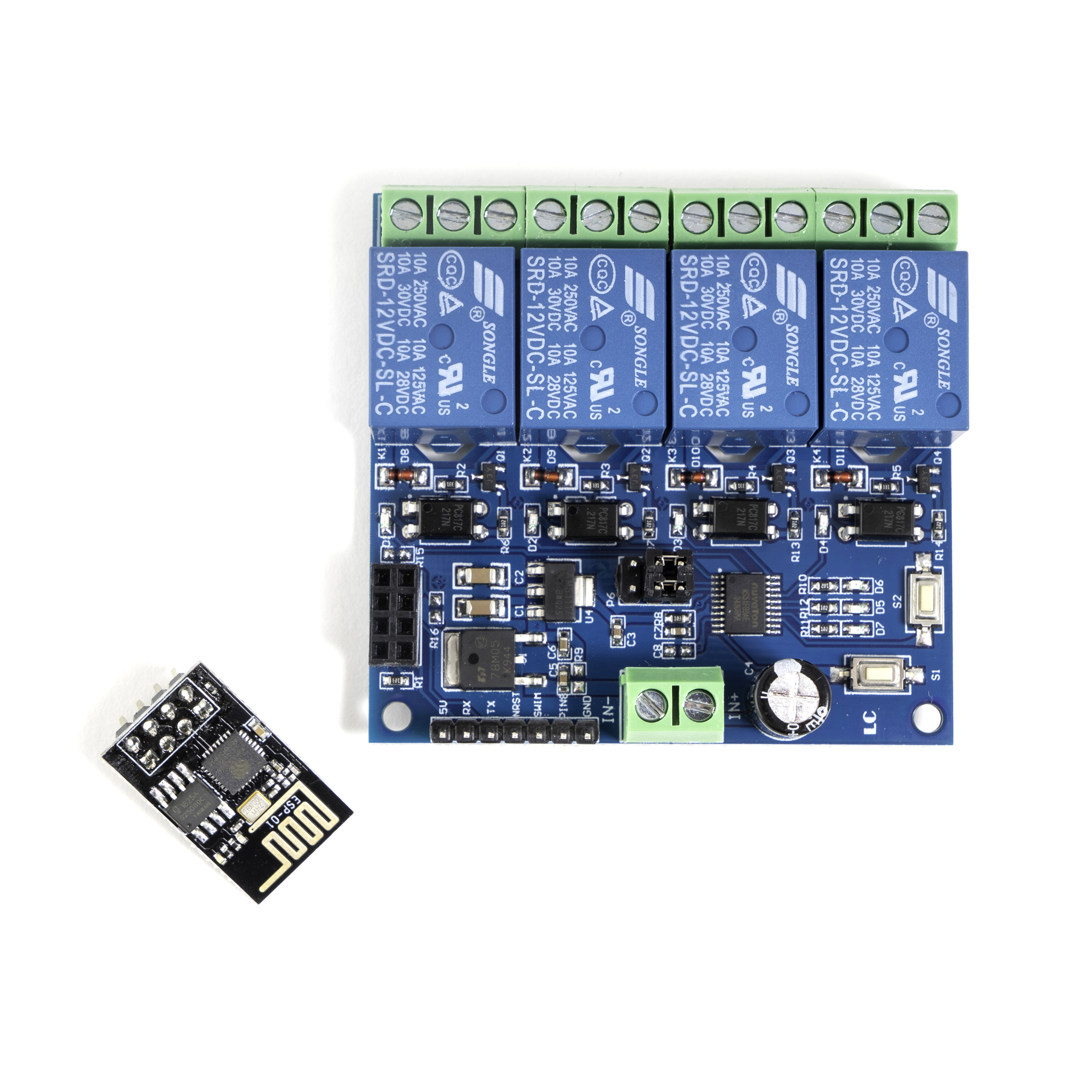

Интерфейс на плате: IN +, IN-: 5 В вход напряжения
5 В, GND, TX, RX: UART серийный порт PIN
Кнопка S1: режим изменения, режим по умолчанию-режим 1
Кнопка S2: сброс


Светодиод D1/D2/D3/D4 (красный): когда реле включено

Светодиод D7 (красный): индикатор для режима 1

Светодиод D5 (синий): индикатор для режима 2

Светодиод D6 (зеленый цвет): индикатор рабочего состояния, описанный ниже:(1) Когда выключено, это означает, что это самонастройка или теряет связь с маршрутизатором;(2) Когда мигание в 0.5S, это означает, что в ожидании приложения на мобильный телефон для настройки учётной записи Wi-Fi и паролей для модуля для ESP-01;(3) когда 2S мигает медленно, это означает, что Конфигурация завершена, ожидая создания TCP-соединения на мобильный телефон;(4) Стабильно светит указывает на успешное создание TCP-подключения на мобильный телефон.

Две закрытые перемычки: вставьте их в нижнюю часть (т. Е. RX, подключенный к RX1, TX, подключенный к TX1) во время стандартного использования. В противном случае могут быть помехи).


При отключении он настраивается или отключается от маршрутизатора.
0. 5S Быстрое мигание представляет приложение для мобильного телефона Настройка учетной записи WIFI и пароль для модуля ESP-01
2 S медленная мигание, чтобы настроить и ждать подключения к мобильному телефону по TCP
Светодиод всегда на представляет TCP соединения с мобильным телефоном успешно
Соединение для двух пиновых перемычек:
Как правило, вставьте их , это RX в RX1, TX в TX1. Вставьте их в верхнюю часть, когда используете в качестве usb-модуля
COM1 COM2 COM3 COM4: общий терминал
NC1 NC2 NC3 NC4: нормальное закрытие
NO1 NO2 NO3 NO4: Обычный открытый

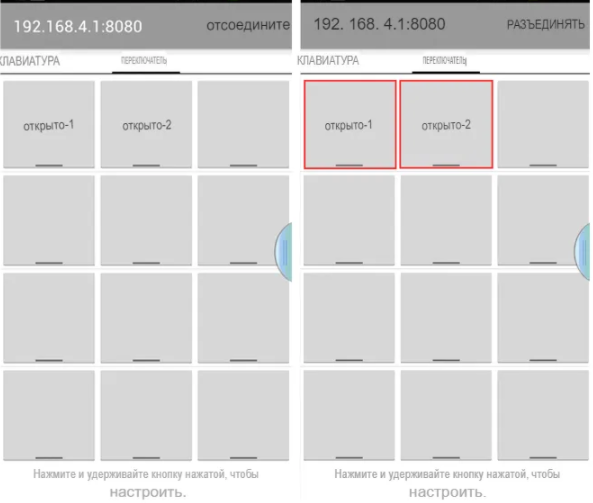

Команда управления для реле (шестигранный формат):
Открытое реле 1: A0 01 01 A2
Реле закрытия 1: A0 01 00 A1
Открытое реле 2: A0 02 01 A3
Близкое реле 2: A0 02 00 A2
Открытое реле 3: A0 03 01 A4
Реле закрытия 3: A0 03 00 A3
Открытое реле 4: A0 04 01 A5
Реле закрытия 4: A0 04 00 A4
Цвет: синий
Материал: PCB
Размер: 60*63 мм
