Одноканальное реле + Bluetooth BLE представляет собой автономный модуль для управления высокомощными устройствами дистанционно через телефон. Для взаимодействия используйте бесплатную программу WeChat, которая совместима как с Android, так и IOS.

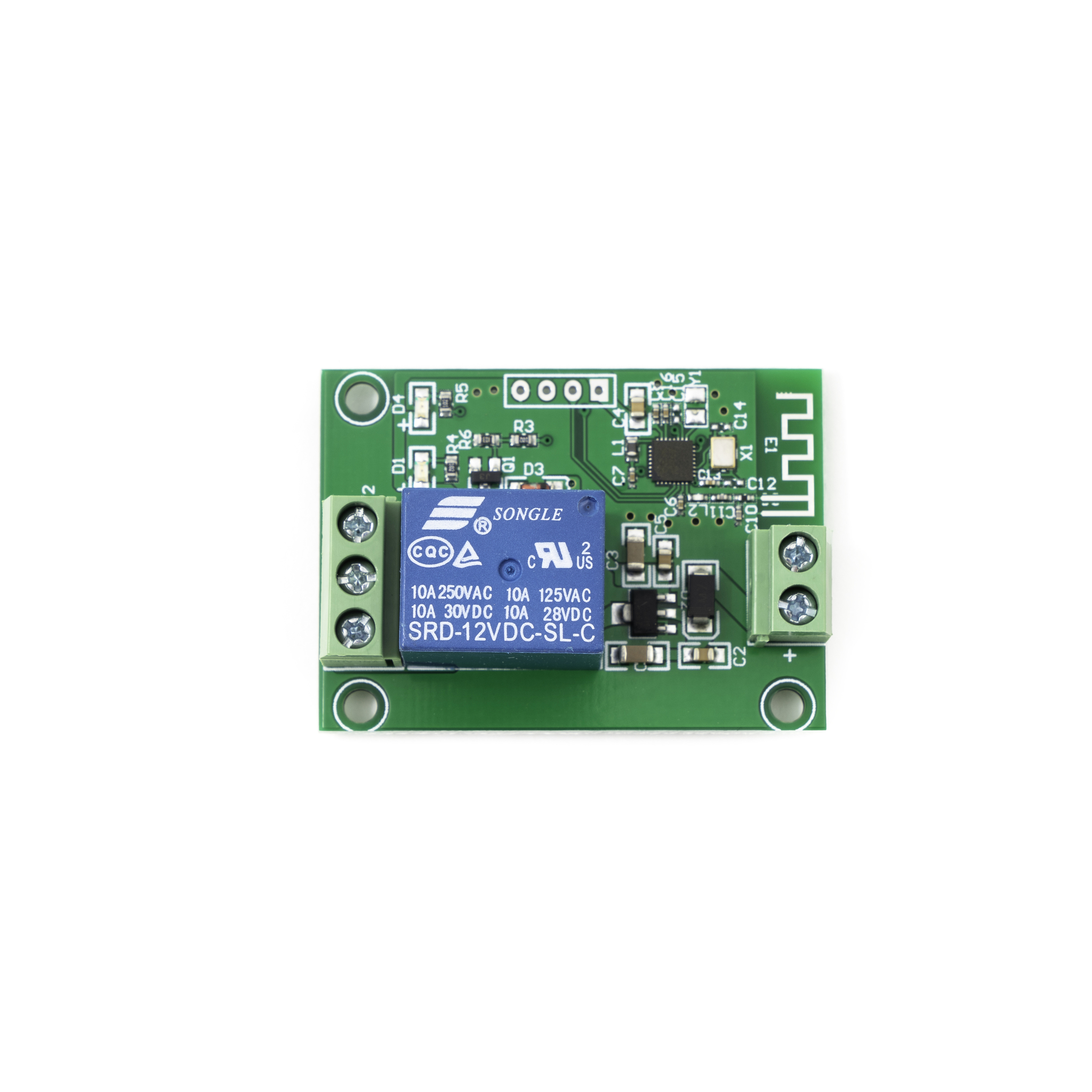

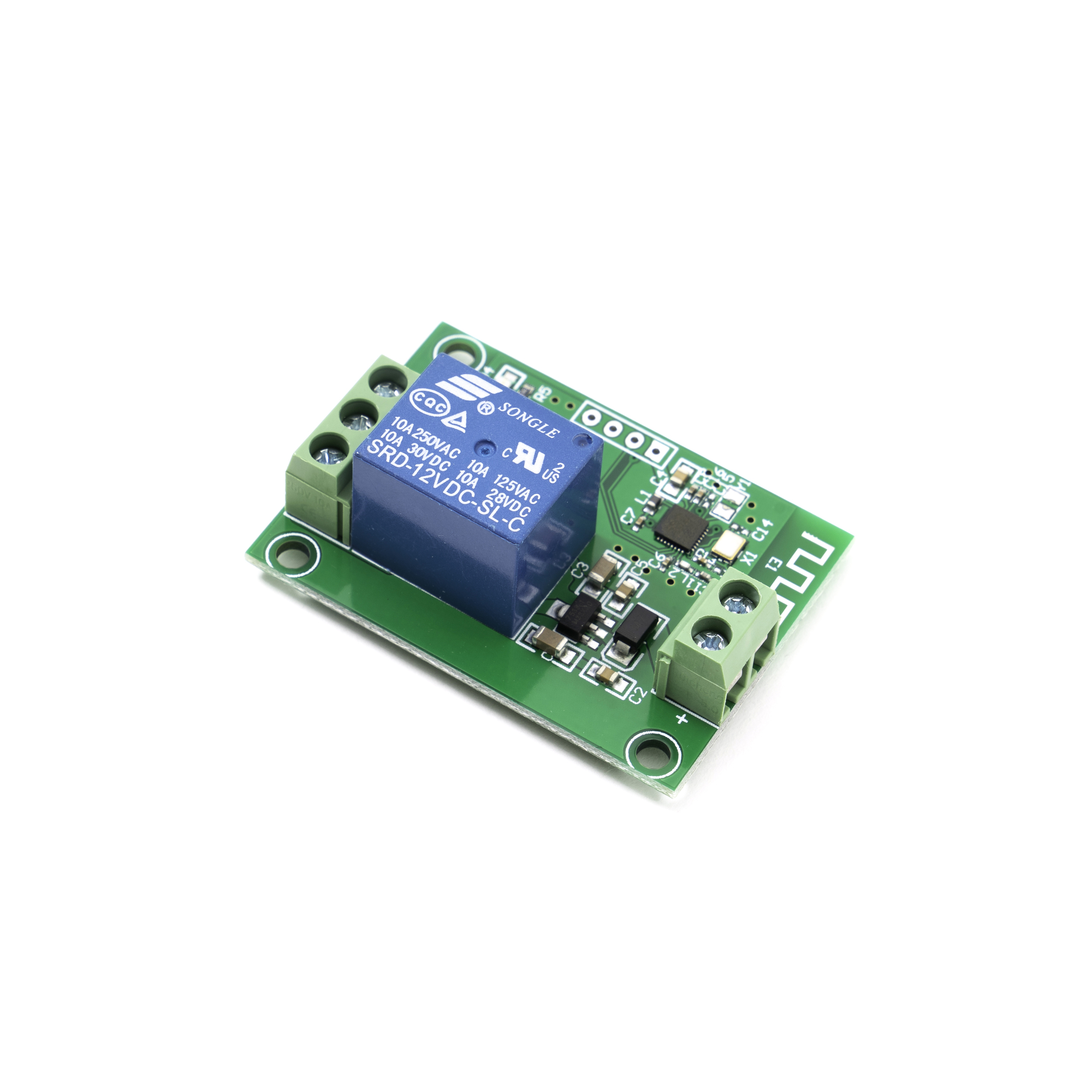

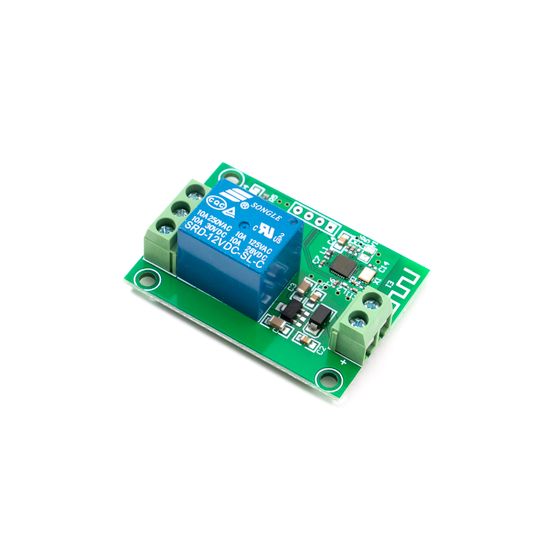

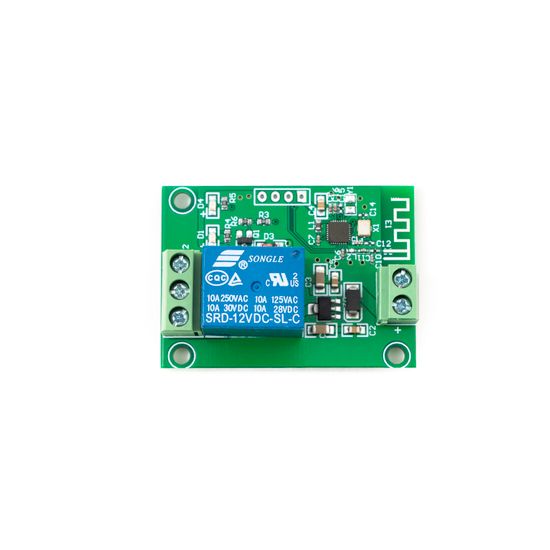

На высококачественной печатной плате расположены одноканальный релейный модуль и микросхема Bluetooth-приёмника версии 4.2. С обеих сторон выведены винтовые клеммы для удобства подключения: одна группа контактов предназначена для подключения нагрузки к реле через разрыв одного из проводов, а другая — для подачи питания на модуль.
Одноканальный модуль реле может коммутировать нагрузку в цепях переменного тока с параметрами до 220 вольт и 10 ампер и постоянного тока до 30 вольт и 10 ампер. Плате требуется источник питания от 10 до 12 вольт.
Встроенный индикатор состояния Bluetooth модуля мигает при неуспешном соединении с телефоном и горит при подключении. Также имеется светодиодный индикатор состояния реле.
Инструкция по работе с устройством:
1. Подключите Bluetooth к источнику питания；
2. Включите функцию Bluetooth мобильного телефона (сопряжение не требуется).；
3. Используйте WeChat для сканирования QR-кода мини-программы для управления переключателем устройства.
Принцип работы: управление включением-выключением и выключением источника питания оборудования
Технические характеристики:
— Коммутируемая нагрузка: до 220В 10А переменного тока и до 30В 10А постоянного тока;
— Рабочее напряжение: 10-12 В постоянного тока;
— Ток: в режиме ожидания 10мА, рабочий 40мА;
— Версия Bluetooth: 4.2;
— Дальность действия: 30 метров (в открытой среде);
— Размеры: 42 x 37 x 19 мм.
