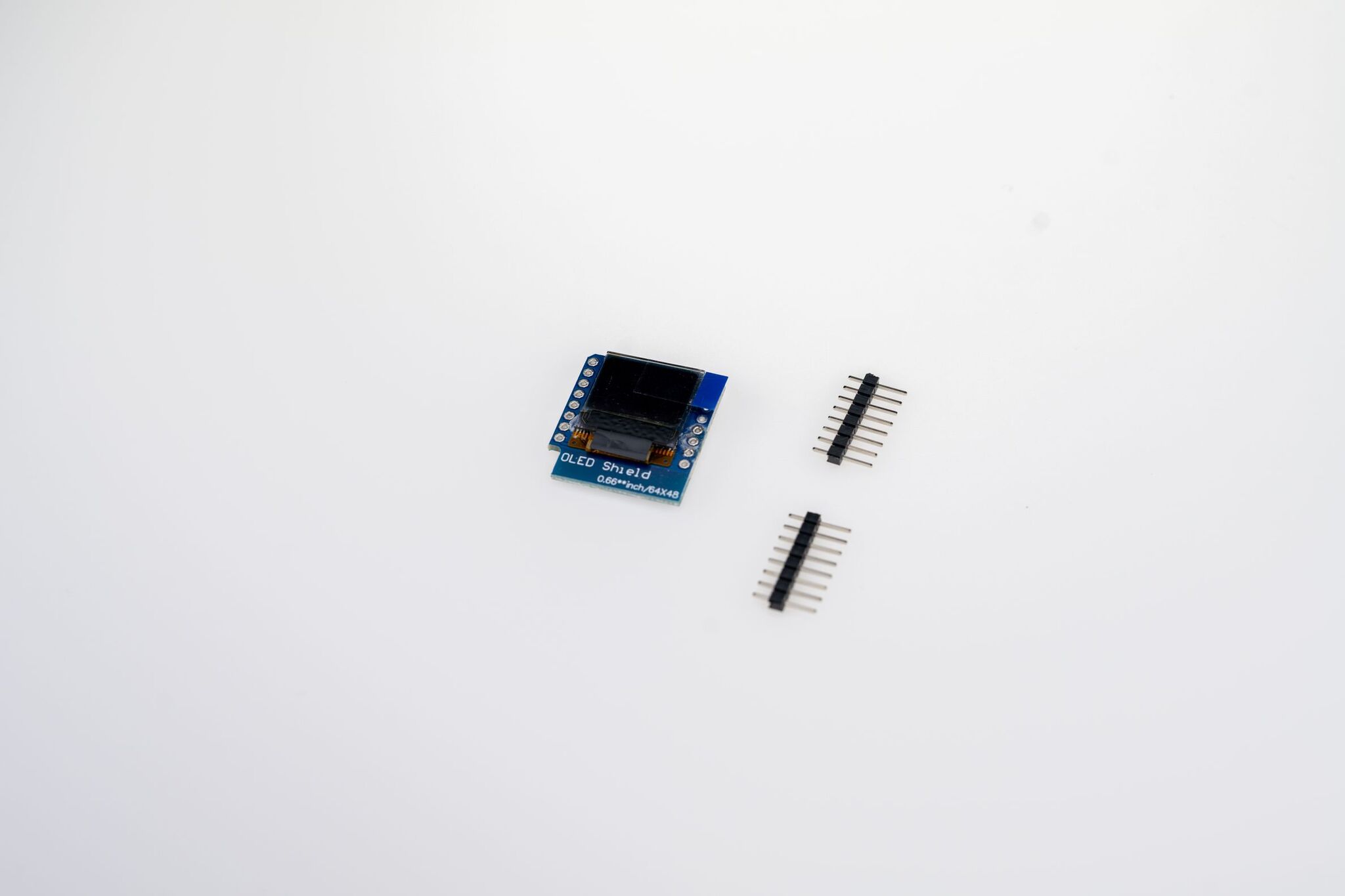

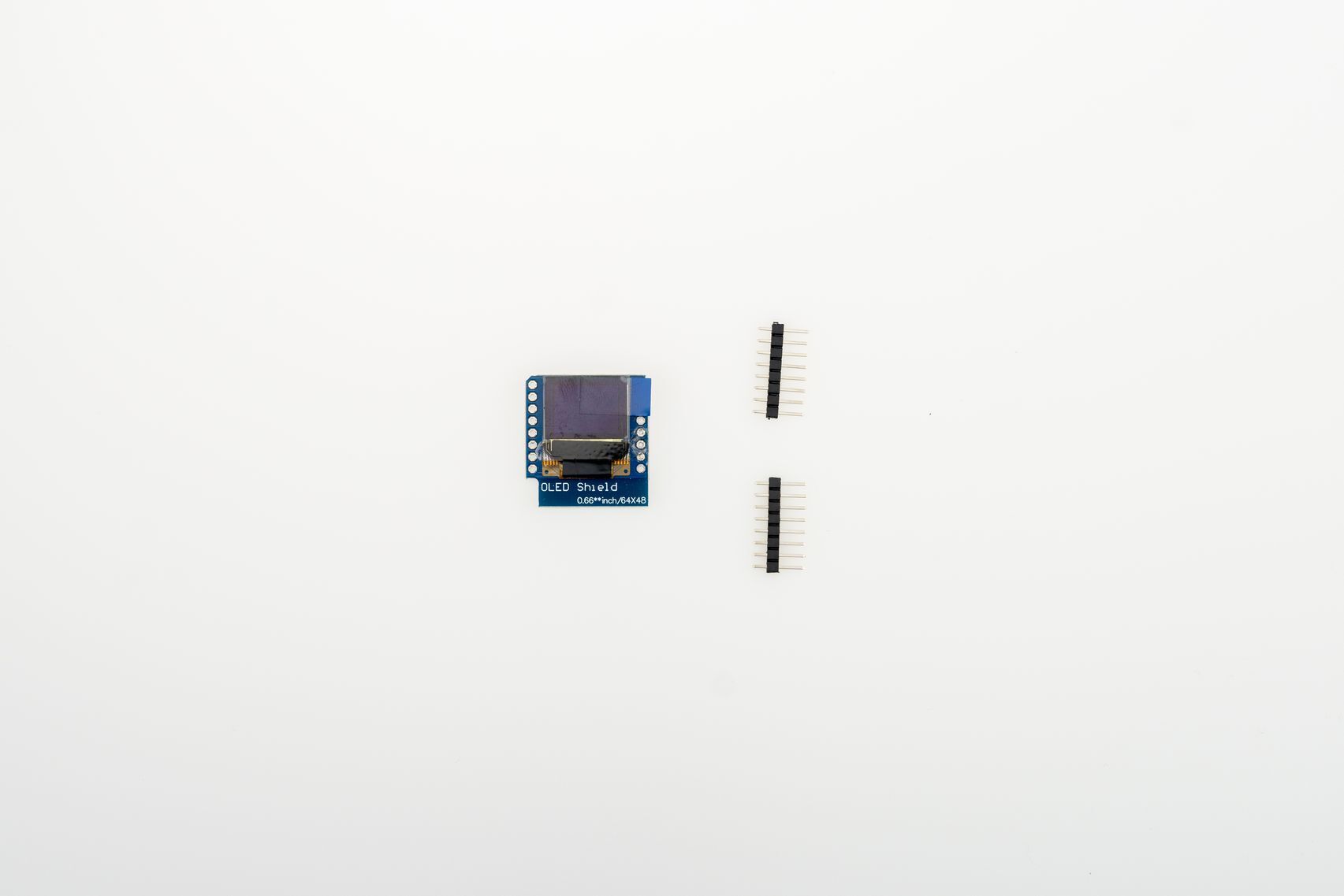

OLED-дисплей — это тип электронного дисплея, в котором используются органические материалы для генерации света при прохождении через них электрических сигналов. Работает на интегральной микросхеме SSD1306. К преимуществам такого дисплея относятся миниатюрные размеры (33 x 33,5 мм), высокое разрешение и угол обзора, а также низкое энергопотребление.
Взаимодействие с программируемым контроллером осуществляется по двухпроводному последовательному протоколу I2C (выводы SDA и SCL) с адресом 0x3C или 0x3D. Совместим с большинством плат управления (Arduino, ESP и многие другие), но данная модификация разработана специально для плат Wemos D1 Mini и ESP32 Mini, поскольку они совпадают по форм-фактору. Может быть запитан только от уровня 3.3 вольта.
OLED-дисплеи имеют высокий коэффициент контрастности, могут отображать от глубоко черного до ярко белого цвета. Отображаемый текст выглядит четко и разборчиво. То же самое касается графиков и простой анимации. Низкое энергопотребление OLED-дисплея делает его подходящим для устройств с автономным питанием от батарей. Быстрое время отклика позволяет производить быструю смену картинок. Перезагрузка дисплея осуществляется программным способом.
Технические характеристики:
Протокол связи: I2C (адрес 0x3C или 0x3D)
Тип дисплея: OLED
Разрешение: 64 x 48 пикселей
Диагональ дисплея: 0,66 дюйма
Угол обзора: > 160°
Напряжение питания: 3.3 В
Диапазон рабочих температур: -20°C…+70°C
Размеры: 33 x 33,5 мм.

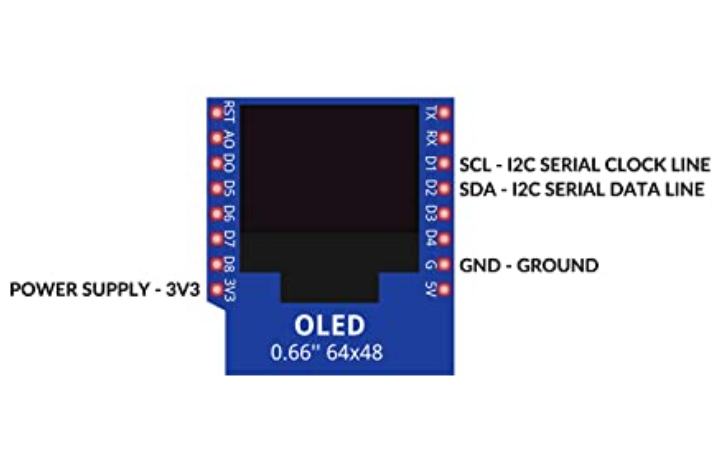

Распиновка модуля:
